Sonel MZC-310S Schleifenimpedanzmessgerät
1.888,00 €
Brutto: 2.246,72 €
Lieferzeit: Bestellbar
Produktinformationen "Sonel MZC-310S Schleifenimpedanzmessgerät"
Das MZC-310S dient zur Messung der Schleifenimpedanz und der Bestimmung des Kurzschlussstromes in Anlagen,
die mit Überstromschutzeinrichtungen ausgerüstet sind.
Es eignet sich insbesondere für die Messung in großen Anlagen mit hoher Absicherung, wo eine niederohmige Schleifenimpedanz
zum Nachweis der korrekten Funktion der Überstromschutzeinrichtung nötig ist. Die Messungen können mit der Zweileitermessmethode
mit bis zu 42 A Messstrom (10 Ω Bürde) oder genauer mit der Vierleitermessmethode mit bis zu 280 A Messstrom (1,5 Ω Bürde)
durchgeführt werden. Dies ermöglicht eine Auflösung bis zu 0,1 mΩ und daher eine hohe Genauigkeit im niederohmigen Bereich.
Bei der Messung wird die Berührungsspannung für den Kurzschlussfall ermittelt. Die Messergebnisse werden im Gerät gespeichert
und können mit der mitgelieferten Software protokolliert werden.
- Prüfgerät Sonel MZC-310S
- 2 Prüfleitungen mit Bananenstecker 1,2m (gelb, schwarz)
- 2 Messspitzen (gelb, schwarz)

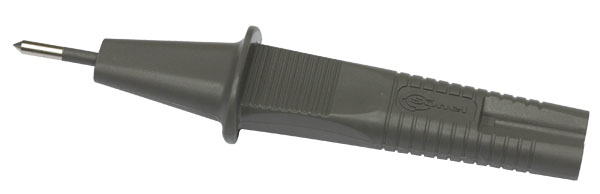

- Starkstrom Prüfspitze
- Prüfleitung zweiadrig 3m
- Krokodilklemme (schwarz)

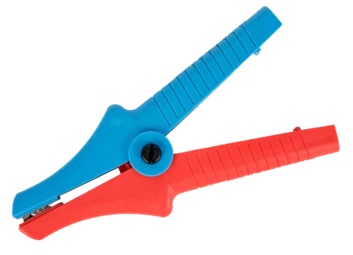

- Kelvinklemme
- Tragetasche
- Trageband
- RS-232 Übertragungskabel
- 5 Batterien 1,5V (Typ C)
- Bedienungsanleitung
- Kalibrierzertifikat
Zubehör
AGT-16C Drehstrom-Steckdosenadapter 16A
AGT-16P Drehstrom-Steckdosenadapter 16A
Stiftsonde 11kV mit Bananenstecker - schwarz oder rot

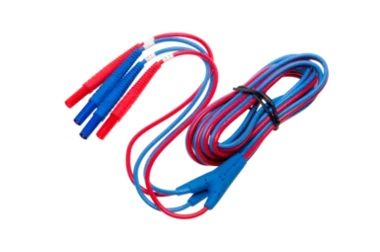

Zweiadrige Leitung (16 / 32 A) U1 / I1. Belastbarkeit 16 und 32 A. Verfügbare Länge 3, 10 und 15 m.

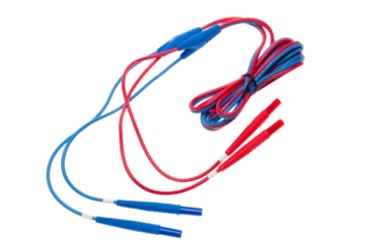

Zweiadrige Messleitung Sonel. Belastbarkeit 10 und 25 A. Verfügbare Länge 3, 10 und 15 m.

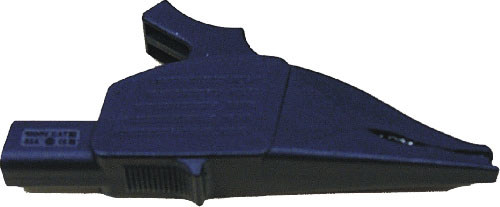

Die Krokodilklemme ist ein wesentliches Element des Messsystems. Sie ist ein Zubehör, das einen ungefährlichen und sicheren Anschluss des Messgerätes an das untersuchte Objekt oder an ein ausgewähltes Fragment der Elektroinstallation ermöglicht. Dank der Krokodilklemmen kann sich der Messtechniker gemäß den Zeichen an ihrem Griff in die Elektroinstallation einklinken und ungefährlich nötige Messungen durchführen. Es ist empfehlenswert, sie zu nutzen, wenn der Gebrauch von Sonden unmöglich oder unbequem ist.
Das Etui ist zur Aufbewahrung und zum Transport des Messgerätes mit Zubehör bestimmt. Es schützt seinen Inhalt vor Schmutz und Beschädigungen. Wenn viel Gerät bewegt werden soll, ist ein robustes Etui die beste Lösung. Das Etui in Form einer praktischen Tasche sieht klassisch und zugleich elegant aus. Das Etui wurde aus einem besonders ausgewählten Stoff hergestellt, der ausnahmsweise robust und gegen Schäden resistent ist. Das Produkt ist in einer interessanten Farbverbindung erhältlich.
Messleitung 2m mit Prüfspitze 4mm rot
Messleitung 5m mit Prüfspitze 4mm rot
CEE-Kupplung 32A - CEE-Stecker 16A für 3S, zum Anschluss an CEE 16A 5P Dosen.
