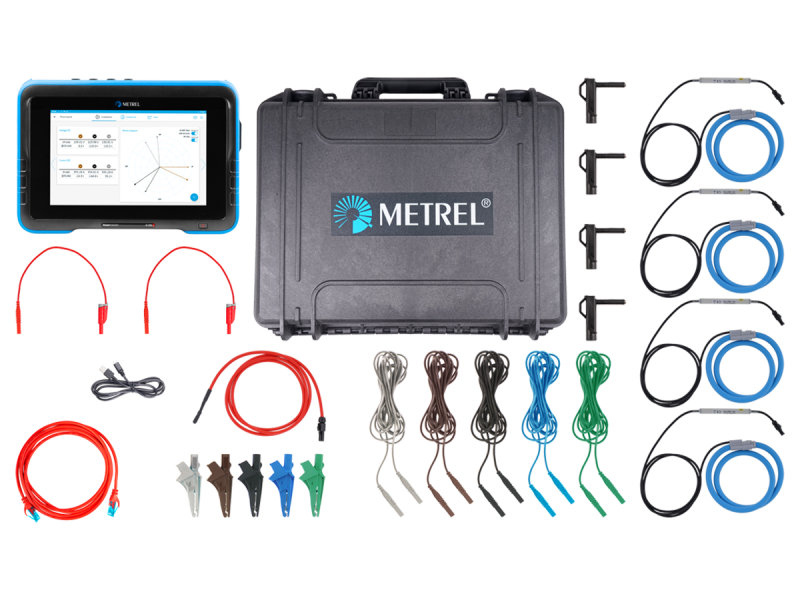

METREL MI 2992 EU Netzanalysegerät Power Analyser - Netzqualitätsanalysator Klasse A
7.000,00 €*
Das MI 2992 Netzanalysegerät ist ein tragbares, dreiphasiges Netzanalysegerät mit einem großen 10,1-Zoll-TFT-Farb-Touchscreen-Display. Der intuitive Schritt-für-Schritt-Assistent ermöglicht es Benutzern, Parameter schnell und einfach einzustellen. Er ist sowohl für die Langzeitaufzeichnung als auch für die Fehlerdetektierung konzipiert und unterstützt verschiedene Netzverbindungen und Konstellationen. Die neue Plattform ermöglicht eine umfassende Datenanalyse direkt am Gerät, einschließlich Live-Messungen und einer Überprüfung historischer Daten. Benutzer können auf Trends für alle aufgezeichneten Messwerte sowie Ereignisse, Transienten, RVCs, Einschaltströme und mehr zugreifen. Für erweiterte Berichte und Analysen bietet die PC-Software MPVision lokale oder Remote-Datenübertragung, automatisierte Nachbearbeitung und Berichterstellung. Darüber hinaus ermöglicht der Fernzugriff über den VNC-Viewer die vollständige Kontrolle des Geräts von jedem Computer aus, unabhängig vom Standort.

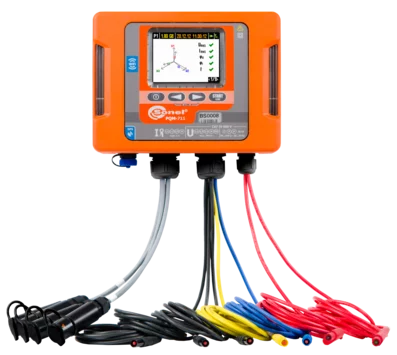

Sonel PQM-711 Pro Netzanalysegerät
6.167,00 €*
Der vielseitige Analysator der Stromversorgungsqualität Sonel PQM-711 für die Fernanalyse in der A-Klasse bewährt sich bei allen Netzen mit einer Nennspannung von 110 bis 1000 V, und zwar direkt oder indirekt über Übersetzer.Der sich auf fortgeschrittene Technologien stützende Qualitätsanalysator Sonel PQM-711 ermöglicht vielseitige Messungen, Analyse und Aufzeichnung der Parameter von Stromnetzen 50/60 Hz und der Stromqualität nach der europäischen Norm EN 50160.Die 4 flexiblen Stromzangen F-3A sind im Lieferumfang von Sonel PQM-711 Pro enthalten.Remote-Konfiguration und Datenübertragung in Echtzeit mittels des integrierten GSM-Modems.Anti-Diebstahl-Funktion - SMS-Benachrichtigung im Fall einer Änderung der Position - eingebauter GPS-Empfänger.Echtzeituhr, mit dem GPS-Protokoll synchronisiert.Fernsteuerung des Analysators über die Anwendung: Sonel Analysis (Wi-Fi und GSM für Windows) oder Sonel Analysis Mobile (Wi-Fi für Android).Gemessene ParameterMessung von Transienten bis ±8000 V mit einer maximalen Abtastrate von 10 MHz. Die minimal registrierbare Transientenzeit beträgt 650 ns (gilt nur für PQM-711).Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte im Bereich von bis 1000 V, kompatibel mit Spannungswandlern.Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte, direkte Strommessung im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.Messung von Steuersignalen bis 3000 Hz.Crest Faktor (Scheitelfaktoren) von Strom (CFI) und Spannung (CFU).Frequenz im Bereich von 40 Hz bis 70 Hz.Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).Berechnung der Blindleistung nach Budeanu und IEEE 1459.Wirkenergie (EP), Blindenergie (EQ), Scheinenergie (ES).Leistungsfaktor (Power Factor), cosφ, tgφ.K-Faktor (Überlastung des Transformators durch Oberschwingungen).Bis zur 50. Harmonischen in Spannung und Strom.Zwischenharmonische als Gruppen gemessen.Gesamte harmonische Verzerrung THDF für Strom und Spannung.Kurzzeit- (PST) und Langzeitflicker (PLT).Asymmetrie von Spannungen (gemäß IEC 61000-4-30 Klasse A) und Strömen.Feststellung von Ereignissen, einschließlich der Registrierung von Oszillogrammen.Ereignisaufzeichnung für Strom und Spannung mit Oszillogrammen (bis 1 s) und mit Wertverlauf von RMS-Halbperiodenwerten (RMS1/2) mit einstellbarer Zeit von 1 s bis 30 s.Aufzeichnung der Strom- und Spannungswellenformen nach jeder Mittelungsperiode.*Stromzangen sind optionales Zubehör und müssen separat erworben werden.Analyse an folgenden NetzenNennfrequenz 50/60 HzNennspannung: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (für Netze mit N-Leiter)Prądu stałegoDC NetzeUnterstützte Netzformen:1-phasig2-phasig mit N-Leiter,3-phasig Stern mit und ohne N-Leiter3-phasig Delta3-phasig – Stern ohne N-Leiter im Aron-System3-phasig – Delta im Aron-Systemmit Spannungs- und StromwandlernEigenschaftenDer Sonel PQM-711 Analysator verfügt über einen integrierten GPS-Empfänger, der eine Echtzeitgenauigkeit gewährleistet, sowie über ein integriertes GSM-Modem, das den Remote-Betrieb des Analysators ermöglicht. Sonel PQM-711 verfügt darüber hinaus über einen Transientenrekorder (Abtastfrequenz 10 MHz, Spannungsbereich bis zu ±8000 V).Ein zusätzlicher Plus der Analysatoren ist das eingebaute Wi-Fi-Kommunikationsmodul, das eine Reihe von Vorteilen bietet: keine Einschränkungen bei der Dateiübertragung, keine Datenübertragungskosten, Nutzung der lokalen Netzwerke... Dies gibt dem Benutzer die Möglichkeit, sich an Bedingungen im jeweiligen Objekt anzupassen. Per Laptop, Smartphone oder Tablet kann er die Messungen von einem geeigneten Ort aus überwachen – zum Beispiel aus einer elektromagnetisch störungsfreien Zone.DatenanzeigeDer Sonel PQM-711 Analysator ist in der professionellen Energiebranche weit verbreitet. Er bietet eine vollständige 4-Quadranten-Analyse und erfüllt die Anforderungen von Energieverbrauchern und -erzeugern, beispielsweise im Bereich der erneuerbaren Energien, einschließlich Photovoltaik und Windparks. Er ermöglicht die Vorhersage von Ausfällen in Verteilernetzen. Er bietet eine Analyse der Belastbarkeit von Netzen und Transformatoren sowie die Aufzeichnung ihres aktuellen Zustands. Darüber hinaus ist er ein leistungsstarkes Investitionsinstrument. Dank Sonel PQM-711 erhält der Anwender die notwendigen Daten für die Entwicklung der Energieinfrastruktur, die Vorhersage potenzieller Probleme und schließlich die Überprüfung der Energieeffizienz.AnwendungsbereicheSonel PQM-711 findet in der professionellen Energietechnik eine breite Anwendung. Es bietet eine volle 4-Quadranten-Analyse, mit der die Bedürfnisse der Abnehmer und Erzeuge der erneuerbaren Energien, wie Photovoltaik-Freiflächenanlagen oder Windkraftanlagen, erfüllt werden können. Es macht es möglich, Ausfälle von Verteilnetzen vorherzusehen. Es lässt Analysen der Belastbarkeit von Netzen und Transformatoren durchführen, aber auch ihren aktuellen Zustand zu erfassen. Darüber hinaus ist es ein leistungsfähiges Instrument bei Investitionsvorhaben. Mit Sonel PQM-711 erlangt der Benutzer die Daten, die er braucht, um die elektroenergetische Infrastruktur auszubauen, kann eventuelle Probleme in diesem Bereich erkennen und letzten Endes – die Ordnungsmäßigkeit und Qualität der Ausführung verifizieren.SONEL ANALYSISSonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:Konfiguration des Analysators,Auslesen von Daten aus dem Logger,Vorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem),Löschen von Daten im Analysator,Darstellung der Daten in Tabellen,Darstellung der Daten in Diagrammen,Datenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q1=f(U1/Un) und cosφ=f(P/Pn),Unabhängige Unterstützung mehrerer Analysatoren,Firmware-Updates für Analysatoren.Die Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),Diagramme von Spannung und Strom im Zeitverlauf,Phasendiagramm,Messungen mehrerer Parameter,Oberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen),Zwischenharmonische.
Sonel PQM-711 Netzanalysegerät
5.564,00 €*
Der vielseitige Analysator der Stromversorgungsqualität Sonel PQM-711 für die Fernanalyse in der A-Klasse bewährt sich bei allen Netzen mit einer Nennspannung von 110 bis 1000 V, und zwar direkt oder indirekt über Übersetzer.Der sich auf fortgeschrittene Technologien stützende Qualitätsanalysator Sonel PQM-711 ermöglicht vielseitige Messungen, Analyse und Aufzeichnung der Parameter von Stromnetzen 50/60 Hz und der Stromqualität nach der europäischen Norm EN 50160.MerkmaleRemote-Konfiguration und Datenübertragung in Echtzeit mittels des integrierten GSM-Modems.Anti-Diebstahl-Funktion - SMS-Benachrichtigung im Fall einer Änderung der Position - eingebauter GPS-Empfänger.Echtzeituhr, mit dem GPS-Protokoll synchronisiert.Fernsteuerung des Analysators über die Anwendung: Sonel Analysis (Wi-Fi und GSM für Windows) oder Sonel Analysis Mobile (Wi-Fi für Android).Gemessene ParameterMessung von Transienten bis ±8000 V mit einer maximalen Abtastrate von 10 MHz. Die minimal registrierbare Transientenzeit beträgt 650 ns (gilt nur für PQM-711).Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte im Bereich von bis 1000 V, kompatibel mit Spannungswandlern.Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte, direkte Strommessung im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.Messung von Steuersignalen bis 3000 Hz.Crest Faktor (Scheitelfaktoren) von Strom (CFI) und Spannung (CFU).Frequenz im Bereich von 40 Hz bis 70 Hz.Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).Berechnung der Blindleistung nach Budeanu und IEEE 1459.Wirkenergie (EP), Blindenergie (EQ), Scheinenergie (ES).Leistungsfaktor (Power Factor), cosφ, tgφ.K-Faktor (Überlastung des Transformators durch Oberschwingungen).Bis zur 50. Harmonischen in Spannung und Strom.Zwischenharmonische als Gruppen gemessen.Gesamte harmonische Verzerrung THDF für Strom und Spannung.Kurzzeit- (PST) und Langzeitflicker (PLT).Asymmetrie von Spannungen (gemäß IEC 61000-4-30 Klasse A) und Strömen.Feststellung von Ereignissen, einschließlich der Registrierung von Oszillogrammen.Ereignisaufzeichnung für Strom und Spannung mit Oszillogrammen (bis 1 s) und mit Wertverlauf von RMS-Halbperiodenwerten (RMS1/2) mit einstellbarer Zeit von 1 s bis 30 s.Aufzeichnung der Strom- und Spannungswellenformen nach jeder Mittelungsperiode.*Stromzangen sind optionales Zubehör und müssen separat erworben werden.Analyse an folgenden NetzenNennfrequenz 50/60 HzNennspannung: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (für Netze mit N-Leiter)Prądu stałegoDC NetzeUnterstützte Netzformen:1-phasig2-phasig mit N-Leiter,3-phasig Stern mit und ohne N-Leiter3-phasig Delta3-phasig – Stern ohne N-Leiter im Aron-System3-phasig – Delta im Aron-Systemmit Spannungs- und StromwandlernEigenschaftenDer Sonel PQM-711 Analysator verfügt über einen integrierten GPS-Empfänger, der eine Echtzeitgenauigkeit gewährleistet, sowie über ein integriertes GSM-Modem, das den Remote-Betrieb des Analysators ermöglicht. Sonel PQM-711 verfügt darüber hinaus über einen Transientenrekorder (Abtastfrequenz 10 MHz, Spannungsbereich bis zu ±8000 V).Ein zusätzlicher Plus der Analysatoren ist das eingebaute Wi-Fi-Kommunikationsmodul, das eine Reihe von Vorteilen bietet: keine Einschränkungen bei der Dateiübertragung, keine Datenübertragungskosten, Nutzung der lokalen Netzwerke... Dies gibt dem Benutzer die Möglichkeit, sich an Bedingungen im jeweiligen Objekt anzupassen. Per Laptop, Smartphone oder Tablet kann er die Messungen von einem geeigneten Ort aus überwachen – zum Beispiel aus einer elektromagnetisch störungsfreien Zone.DatenanzeigeDer Sonel PQM-711 Analysator ist in der professionellen Energiebranche weit verbreitet. Er bietet eine vollständige 4-Quadranten-Analyse und erfüllt die Anforderungen von Energieverbrauchern und -erzeugern, beispielsweise im Bereich der erneuerbaren Energien, einschließlich Photovoltaik und Windparks. Er ermöglicht die Vorhersage von Ausfällen in Verteilernetzen. Er bietet eine Analyse der Belastbarkeit von Netzen und Transformatoren sowie die Aufzeichnung ihres aktuellen Zustands. Darüber hinaus ist er ein leistungsstarkes Investitionsinstrument. Dank Sonel PQM-711 erhält der Anwender die notwendigen Daten für die Entwicklung der Energieinfrastruktur, die Vorhersage potenzieller Probleme und schließlich die Überprüfung der Energieeffizienz.AnwendungsbereicheSonel PQM-711 findet in der professionellen Energietechnik eine breite Anwendung. Es bietet eine volle 4-Quadranten-Analyse, mit der die Bedürfnisse der Abnehmer und Erzeuge der erneuerbaren Energien, wie Photovoltaik-Freiflächenanlagen oder Windkraftanlagen, erfüllt werden können. Es macht es möglich, Ausfälle von Verteilnetzen vorherzusehen. Es lässt Analysen der Belastbarkeit von Netzen und Transformatoren durchführen, aber auch ihren aktuellen Zustand zu erfassen. Darüber hinaus ist es ein leistungsfähiges Instrument bei Investitionsvorhaben. Mit Sonel PQM-711 erlangt der Benutzer die Daten, die er braucht, um die elektroenergetische Infrastruktur auszubauen, kann eventuelle Probleme in diesem Bereich erkennen und letzten Endes – die Ordnungsmäßigkeit und Qualität der Ausführung verifizieren.SONEL ANALYSISSonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:Konfiguration des AnalysatorsAuslesen von Daten aus dem LoggerVorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem)Löschen von Daten im AnalysatorDarstellung der Daten in TabellenDarstellung der Daten in DiagrammenDatenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q1=f(U1/Un) und cosφ=f(P/Pn)Unabhängige Unterstützung mehrerer AnalysatorenFirmware-Updates für AnalysatorenDie Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),Diagramme von Spannung und Strom im ZeitverlaufPhasendiagrammMessungen mehrerer ParameterOberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen)Zwischenharmonische
Sonel PQM-710 Pro
4.691,00 €*
Der Analysator der Stromversorgungsqualität Sonel PQM-710 ist ein Gerät mit erweiterten Möglichkeiten der Fernanalyse in der A-Klasse. Sonel PQM-710 stützt sich auf fortgeschrittene technische Lösungen und ermöglicht die Durchführung von vielseitigen Messungen, Analysen und Aufzeichnungen der Parameter von Elektronetzen 50/60 Hz sowie der Qualität der Elektroenergie Netzqualität in Übereinstimmung mit der europäischen Norm EN 50160.MerkmaleRemote-Konfiguration und Datenübertragung in Echtzeit mittels des integrierten 4G-LTE-GSM-Modems.Anti-Diebstahl-Funktion - SMS-Benachrichtigung im Fall einer Änderung der Position - eingebauter GPS-Empfänger.Echtzeituhr, mit dem GPS-Protokoll synchronisiert.Fernsteuerung des Analysators über die Anwendung: Sonel Analysis (Wi-Fi und GSM für Windows) oder Sonel Analysis Mobile (Wi-Fi für Android).Gemessene ParameterMessung von Transienten bis ±8000 V mit einer maximalen Abtastrate von 10 MHz. Die minimal registrierbare Transientenzeit beträgt 650 ns (gilt nur für PQM-711).Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte im Bereich von bis 1000 V, kompatibel mit Spannungswandlern.Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte, direkte Strommessung im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.Messung von Steuersignalen bis 3000 Hz.Crest Faktor (Scheitelfaktoren) von Strom (CFI) und Spannung (CFU).Frequenz im Bereich von 40 Hz bis 70 Hz.Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).Berechnung der Blindleistung nach Budeanu und IEEE 1459.Wirkenergie (EP), Blindenergie (EQ), Scheinenergie (ES).Leistungsfaktor (Power Factor), cosφ, tgφ.K-Faktor (Überlastung des Transformators durch Oberschwingungen).Bis zur 50. Harmonischen in Spannung und Strom.Zwischenharmonische als Gruppen gemessen.Gesamte harmonische Verzerrung THDF für Strom und Spannung.Kurzzeit- (PST) und Langzeitflicker (PLT).Asymmetrie von Spannungen (gemäß IEC 61000-4-30 Klasse A) und Strömen.Feststellung von Ereignissen, einschließlich der Registrierung von Oszillogrammen.Ereignisaufzeichnung für Strom und Spannung mit Oszillogrammen (bis 1 s) und mit Wertverlauf von RMS-Halbperiodenwerten (RMS1/2) mit einstellbarer Zeit von 1 s bis 30 s.Aufzeichnung der Strom- und Spannungswellenformen nach jeder Mittelungsperiode.*Stromzangen sind optionales Zubehör und müssen separat erworben werden.Analyse an folgenden NetzenNennfrequenz 50/60 HzNennspannung: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (für Netze mit N-Leiter)Prądu stałegoDC NetzeUnterstützte Netzformen:1-phasig2-phasig mit N-Leiter,3-phasig Stern mit und ohne N-Leiter3-phasig Delta3-phasig – Stern ohne N-Leiter im Aron-System3-phasig – Delta im Aron-Systemmit Spannungs- und StromwandlernEigenschaftenDer Sonel PQM-710 Analysator verfügt über einen integrierten GPS-Empfänger, der eine Echtzeitgenauigkeit gewährleistet, sowie über ein integriertes GSM-Modem, das den Remote-Betrieb des Analysators ermöglicht.Ein zusätzlicher Plus der Analysatoren ist das eingebaute Wi-Fi-Kommunikationsmodul, das eine Reihe von Vorteilen bietet: keine Einschränkungen bei der Dateiübertragung, keine Datenübertragungskosten, Nutzung der lokalen Netzwerke... Dies gibt dem Benutzer die Möglichkeit, sich an Bedingungen im jeweiligen Objekt anzupassen. Per Laptop, Smartphone oder Tablet kann er die Messungen von einem geeigneten Ort aus überwachen – zum Beispiel aus einer elektromagnetisch störungsfreien Zone.DatenanzeigeDer Sonel PQM-710 Analysator kann über einen Touchscreen Gerät mit Sonel Analysis Software (Windows) oder Sonel Analysis Mobile App (Android) bedient werden. Der Benutzer kann die Messungen überwachen und Diagnosen durchführen, während er mobil bleibt – er muss sich nicht einmal in der Nähe des Analysators befinden. In typischen Anwendungen fungiert das Gerät als Fernanzeige und Zwischenspeicher für Messdaten mit der Funktionalität eines Routers. Daher kann der Benutzer auch über ein Drahtlosnetzwerk eine Verbindung herstellen, um beispielsweise die gesammelten Aufzeichnungen auf einen Desktop-Computer zu übertragen.AnwendungsbereicheDer Sonel PQM-710 Analysator ist in der professionellen Energiebranche weit verbreitet. Er bietet eine vollständige 4-Quadranten-Analyse und erfüllt die Anforderungen von Energieverbrauchern und -erzeugern, beispielsweise im Bereich der erneuerbaren Energien, einschließlich Photovoltaik und Windparks. Er ermöglicht die Vorhersage von Ausfällen in Verteilernetzen. Er bietet eine Analyse der Belastbarkeit von Netzen und Transformatoren sowie die Aufzeichnung ihres aktuellen Zustands. Darüber hinaus ist er ein leistungsstarkes Investitionsinstrument. Dank Sonel PQM-710 erhält der Anwender die notwendigen Daten für die Entwicklung der Energieinfrastruktur, die Vorhersage potenzieller Probleme und schließlich die Überprüfung der Energieeffizienz.SONEL ANALYSISSonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:Konfiguration des Analysators,Auslesen von Daten aus dem Logger,Vorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem),Löschen von Daten im Analysator,Darstellung der Daten in Tabellen,Darstellung der Daten in Diagrammen,Datenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q1=f(U1/Un) und cosφ=f(P/Pn),Unabhängige Unterstützung mehrerer Analysatoren,Firmware-Updates für Analysatoren.Die Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),Diagramme von Spannung und Strom im Zeitverlauf,Phasendiagramm,Messungen mehrerer Parameter,Oberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen),Zwischenharmonische.
Sonel PQM-710 Netzanalysegerät
4.041,00 €*
Der Analysator der Stromversorgungsqualität Sonel PQM-710 ist ein Gerät mit erweiterten Möglichkeiten der Fernanalyse in der A-Klasse. Das Netzanalysegerät PQM-710 stützt sich auf fortgeschrittene technische Lösungen und ermöglicht die Durchführung von vielseitigen Messungen, Analysen und Aufzeichnungen der Parameter von Elektronetzen 50/60 Hz sowie der Qualität der Elektroenergie Netzqualität in Übereinstimmung mit der europäischen Norm EN 50160.Der Sonel PQM-710 Analysator verfügt über einen integrierten GPS-Empfänger, der eine Echtzeitgenauigkeit gewährleistet, sowie über ein integriertes GSM-Modem, das den Remote-Betrieb des Analysators ermöglicht.Ein zusätzlicher Plus der Analysatoren ist das eingebaute Wi-Fi-Kommunikationsmodul, das eine Reihe von Vorteilen bietet: keine Einschränkungen bei der Dateiübertragung, keine Datenübertragungskosten, Nutzung der lokalen Netzwerke... Dies gibt dem Benutzer die Möglichkeit, sich an Bedingungen im jeweiligen Objekt anzupassen. Per Laptop, Smartphone oder Tablet kann er die Messungen von einem geeigneten Ort aus überwachen – zum Beispiel aus einer elektromagnetisch störungsfreien Zone.DatenanzeigeDer Sonel PQM-710 Analysator kann über einen Touchscreen Gerät mit Sonel Analysis Software (Windows) oder Sonel Analysis Mobile App (Android) bedient werden. Der Benutzer kann die Messungen überwachen und Diagnosen durchführen, während er mobil bleibt – er muss sich nicht einmal in der Nähe des Analysators befinden. In typischen Anwendungen fungiert das Gerät als Fernanzeige und Zwischenspeicher für Messdaten mit der Funktionalität eines Routers. Daher kann der Benutzer auch über ein Drahtlosnetzwerk eine Verbindung herstellen, um beispielsweise die gesammelten Aufzeichnungen auf einen Desktop-Computer zu übertragen.AnwendungsbereicheDer Sonel PQM-710 Analysator ist in der professionellen Energiebranche weit verbreitet. Er bietet eine vollständige 4-Quadranten-Analyse und erfüllt die Anforderungen von Energieverbrauchern und -erzeugern, beispielsweise im Bereich der erneuerbaren Energien, einschließlich Photovoltaik und Windparks. Er ermöglicht die Vorhersage von Ausfällen in Verteilernetzen. Er bietet eine Analyse der Belastbarkeit von Netzen und Transformatoren sowie die Aufzeichnung ihres aktuellen Zustands. Darüber hinaus ist er ein leistungsstarkes Investitionsinstrument. Dank Sonel PQM-710 erhält der Anwender die notwendigen Daten für die Entwicklung der Energieinfrastruktur, die Vorhersage potenzieller Probleme und schließlich die Überprüfung der Energieeffizienz.SONEL ANALYSISSonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:Konfiguration des Analysators,Auslesen von Daten aus dem Logger,Vorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem),Löschen von Daten im Analysator,Darstellung der Daten in Tabellen,Darstellung der Daten in Diagrammen,Datenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q1=f(U1/Un) und cosφ=f(P/Pn),Unabhängige Unterstützung mehrerer Analysatoren,Firmware-Updates für Analysatoren.Die Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),Diagramme von Spannung und Strom im Zeitverlauf,Phasendiagramm,Messungen mehrerer Parameter,Oberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen),Zwischenharmonische.Der Bericht kann gemäß EN 50160, IEEE 519, NEC 220.87 und den Normen der folgenden Länder erstellt werden, unter anderem: Polen, Australien, Russland, Chile, Moldawien, Ecuador. Die vollständige Liste der Normen finden Sie in der Software.
%

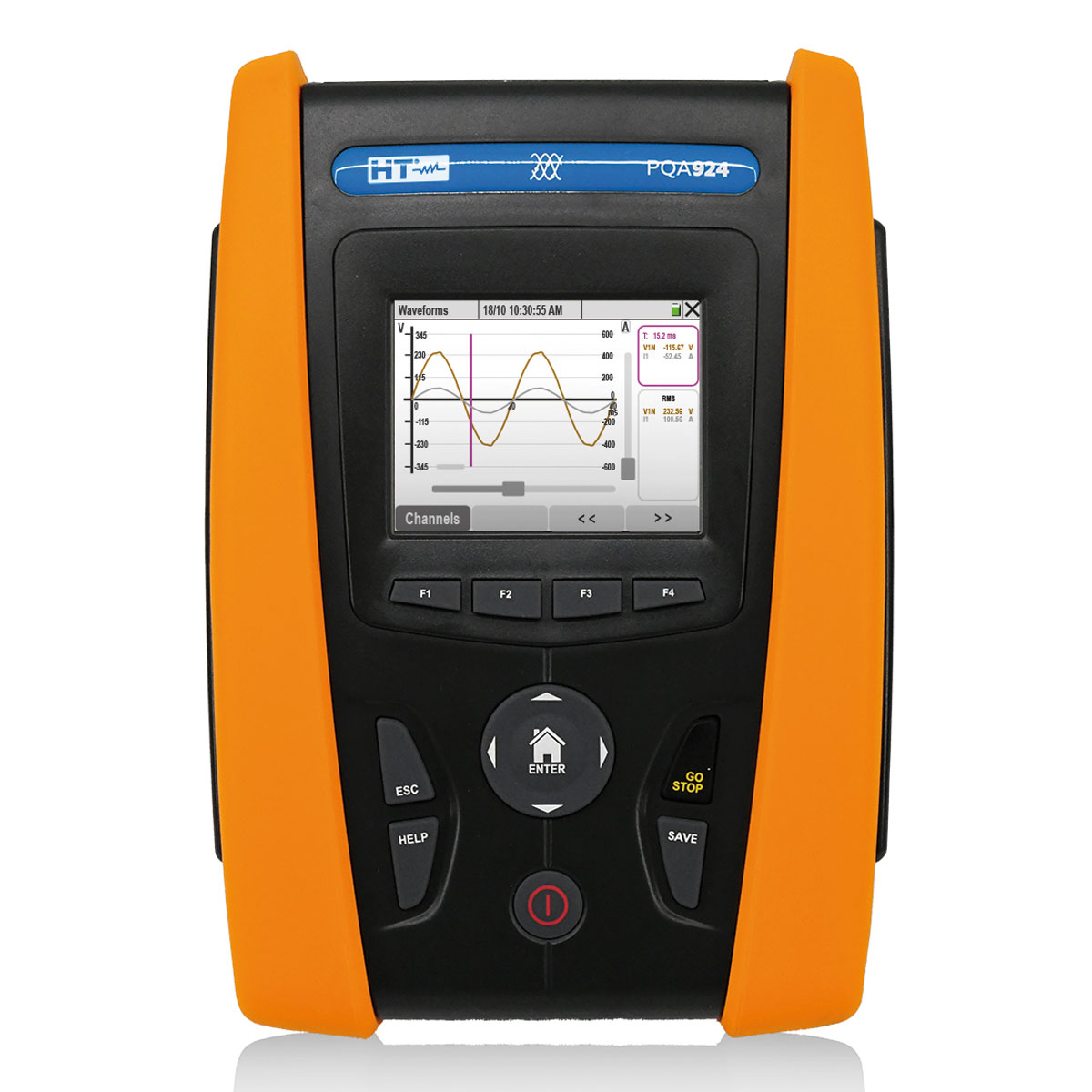

HT Instruments PQA924 Netz- & Leistungsanalysator
4.275,00 €*
4.750,00 €*
(10% gespart)
Maximale Genauigkeit und Zuverlässigkeit dank der Autokonfigurationsfunktion (AUTOSET)Der PQA924 verfügt über eine erweiterte Autokonfigurationsfunktion, die Anschlussfehler eliminiert und die Einrichtungszeit optimiert. Dank des AutosetModus kann der Anwender den korrekte Anschluss und die Zuordnung der Stromwandler sicherstellen und so Fehlmessungen bei den aufgezeichneten elektrischen Werten vermeiden.4 wichtige Gründe für die Verwendung der AUTOSET- Funktion• Automatische Erkennung der angeschlossenen Stromwandler für eine sofortige, fehlerfreie Konfiguration.• Verhindert Anschlussfehler, die die Messgenauigkeit beeinträchtigen könnten.• Vermeidet inkonsistente elektrische Werte und die Notwendigkeit wiederholter Aufzeichnungen.• Korrigiert automatisch vertauschte Stromwandler an den Leitern und verhindert so eine Fehlausrichtung zwischen Spannung und Strom, der zu falschen Messwerten führen könnte.Funktionen:• Wechselspannung in 1 & 3 phasigen Systemen• Wechselstrom in 1 & 3 phasigen Systemen• Cos phi, Leistungsfaktor, K-Faktor• Spannungsunsymmetrie• Flicker & EN50160 Analyse• Einschaltströme• Transienten bis 8 kV, ab 1 μs (1MHz• Spannungsanomalien (Einbrüche, Spitzen) mit 10 ms Auflösung• Wirk-, Blind- und Scheinleistung / Energie• Oberwellen von Spannung und Strom bis zur 63 Ordnung & THD%• Oberwellen der Leistung mit Amplitude bis zur 63. Ordnung• Spannungs- & Stromzwischenharmonische bis zur 63. Ordnung & THI%• Speicherautonomie ca. 408 Tage (PI = 10 min), ca. 15 Tage (PI = 1 sec)• Datenübertragung zum PC über die HTAgorà-Software• Bis zu 3180 gleichzeitig aufnehmbare elektrische Parameter• Integrationsperiode (PI) von 0,2 sec bis 120 min einstellbar• Verbindung über USB-, Ethernet- & WLAN• Slot für Mini SD-Speicherkarte, max 32GB• Farb-Touchscreen-Display

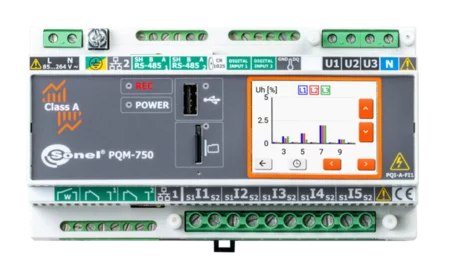

Sonel PQM-750 Netzqualitätsanalysator
3.832,00 €*
Ein stationäres Messgerät zur Messung und Aufzeichnung von Stromversorgungsparametern zur Einhaltung von Normen und geltendem Recht sowie zur Überprüfung der spezifizierten Bedingungen des Energiekauf-/Verkaufsvertrags.Hergestellt in Klasse A. Entwickelt für die Montage auf einer DIN-Schiene (mit der Möglichkeit der Montage an einer Wand in einem Schrank). Durch den modularen Aufbau können Sie neue Module hinzufügen, um die Funktionen des Messgeräts zu erweitern. Das Gerät ermöglicht Messungen in Netzen mit einer Frequenz von 50 Hz, 60 Hz und 400 Hz*.Volle Klasse A gemäß IEC 61000-4-30, zertifiziert durch ein akkreditiertes LaborSpannungseingänge L1, L2, L3, N, E (5 Klemmen)Ströme L1, L2, L3, N, E (5 Transformatoren)Eingebaute 5-A-Stromwandler (optional: 1 A*), Möglichkeit indirekter Messungen mit Berechnungsergebnissen für die Primärseite (optional: Version mit externen Stromwandlern*)Betrieb in 50 Hz-, 60 Hz-Netzen, Betrieb in 400 Hz-Netzen*Aufzeichnung von Spannungs- und Stromereignissen sowie WellenformenMessung von über 4000 Parametern24-Bit-Analog-Digital-WandlerGrundabtastrate 80 kHzÜberwachung leitungsgebundener Störungen im Band 2…150 kHzZwei LAN-Ports, davon einer mit der Möglichkeit zur Stromversorgung des PoE-Messgerätes (Power over Ethernet)Stromversorgung 85…264 V AC (120…300 V DC), eingebauter Akku8 GB Speicher (microSD-Karte)USB-Anschluss für Aktualisierungen und DatenaustauschZwei Binäreingänge, zwei Relaisausgänge, zwei RS-485-AnschlüsseRelaisausgang zur Überwachung des Analysatorbetriebs (Watchdog)1-Draht-Eingang für Außentemperatursensoren2,4”-TouchscreenDIN-Schienen- oder WandmontageErweiterungsbus zum Anschluss verschiedener externer Module (z. B. GPS, LTE)Integrierter Webserver, der es Ihnen ermöglicht, das Messgerät zu programmieren, aktuelle Daten auszulesen, die Liste der aufgezeichneten Ereignisse anzuzeigen und das Oszillogramm/RMS anzuzeigenZeitsynchronisation mit dem Standard über NTP- und IRIG-B-Server (über integriertes RS-485)Optionales GPS-Modul*Messkategorie CAT III 600 V (IV 300 V) für SpannungseingängeMesskategorie CAT III 300 V für StromeingängeMöglichkeit der Verplombung von Strom- und Spannungseingängen

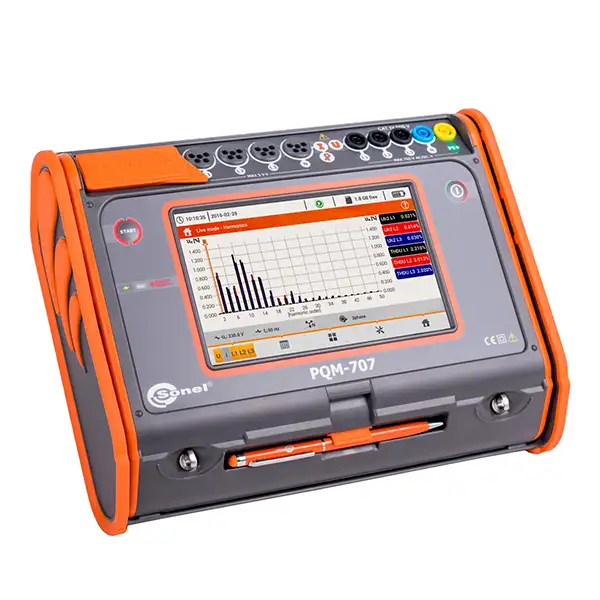

Sonel PQM-707NC Netzqualitätsanalysator
2.275,00 €*
Der Analysator der Netzqualität Sonel PQM-707 ist ein mobiles Gerät zur Messung und Analyse der Stromversorgung. Es handelt such um ein autonomisches und vielseitiges Messgerät, mit dem man Parameter des Energieversorgungsnetzes messen und analysieren kann (DC und 50/60 Hz). Die geprüften Parameter können dann im Speicher des Gerätes aufgezeichnet werden. Das Gerät führt Messungen in der S-Klasse gemäß den Anforderungen der Norm IEC 61000-4-30 aus und sichert hochpräzise Messwerte. Der PQM-707 verfügt über das in dieser Klasse der Analysatoren Touchscreen von 7 Zoll Diagonale, was zu einer hohen Lesbarkeit und ergonomischen Handhabung führt. Der eingebaute Lithium-Ionen-Akku garantiert einen effizienten Betrieb über eine langen Zeitraum, ohne dass das Gerät an externe Stromversorgung angeschlossen werden muss.Merkmale7” Touchscreen – ergonomische und intuitive grafische Benutzeroberfläche.Über 10 Jahre Aufzeichnung.CAT IV 600 V Messkategorie – hohe Sicherheit.Alle Parameter nach Klasse S – hohe Genauigkeit der Messungen.Li-Ion-Akku – höhere Mobilität.Spannungsversorgung aus dem gemessenen Netz – Zuverlässigkeit der Messungen.Wechselbare Speicherkarte – Aufzeichnung von Daten ohne Einschränkungen.Schnelle Einrichtung und Berichterstellung – einfache Bedienunge.Auswertungen mit der Desktop-Software Sonel Analysis – erweiterte Datenanalyse.7” Touchscreen – ergonomische und intuitive grafische Benutzeroberfläche.Über 10 Jahre Aufzeichnung.CAT IV 600 V Messkategorie – hohe Sicherheit.Alle Parameter nach Klasse S – hohe Genauigkeit der Messungen.Li-Ion-Akku – höhere Mobilität.Spannungsversorgung aus dem gemessenen Netz – Zuverlässigkeit der Messungen.Wechselbare Speicherkarte – Aufzeichnung von Daten ohne Einschränkungen.Schnelle Einrichtung und Berichterstellung – einfache Bedienunge.Auswertungen mit der Desktop-Software Sonel Analysis – erweiterte Datenanalyse.Gemessene ParameterEinschaltstrom.Wirkungsgrad des Wechselrichters.Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 760 V, kompatibel mit Spannungswandlern.Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.Scheitelfaktoren von Strom (CFI) und Spannung (CFU).Frequenz im Bereich von 40 Hz bis 70 Hz.Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).Wirkenergie (EP), Blindenergie (EQ), Scheinenergie (ES).Leistungsfaktor (Power Factor), cosφ, tgφ.Bis zur 50. Harmonischen in Spannung und Strom.Ereignisprotokollierung für Strom und Spannung zusammen mit Oszillogrammen und Halbperioden-RMS-Diagrammen.Energiekostenrechner....und vieles mehr.Alle Parameter werden in Übereinstimmung mit der Klasse S gemäß der Norm IEC 61000-4-30 erfasst.*Stromzangen sind optionales Zubehör und müssen separat erworben werden.Analyse an folgenden NetzenNennfrequenz 50/60 HzNennspannung: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 VDC NetzeUnterstützte Netzformen:1-phasig2-phasig mit N-Leiter,3-phasig Stern mit und ohne N-Leiter3-phasig Delta3-phasig – Stern ohne N-Leiter im Aron-System3-phasig – Delta im Aron-Systemmit Spannungs- und StromwandlernEigenschaftenPQM-707 ist ein autonomes Messgerät, das eine vielseitige Messung, Analyse und Registrierung von Parametern des Energienetzes (DC und 50/60 Hz) ermöglicht. Alle Parameter werden in I/A/W-Klasse S der Norm IEC 61000-4-30 gemessen, was eine hohe Messgenauigkeit garantiert. Der 7-Zoll-Farb-Touchscreen – der größte in dieser Klasse von Analysatoren! – Ermöglicht eine intuitive und ergonomische Bedienung. Dank des eingebauten Lithium-Ionen-Akkus ermöglicht der Analysator ein effizientes Arbeiten während der Messung, ohne dass ein externer Netzadapter angeschlossen werden muss.Daten anzeigenDer Analysator ist mit einem gut lesbaren Farb-Touchscreen ausgestattet. Seine Auflösung von 800 x 480 Pixeln bietet sowohl einen hohen Komfort bei der Interaktion mit der Benutzeroberfläche als auch eine gute Ablesbarkeit der Messergebnisse. Der mitgelieferte Eingabestift ermöglicht das Arbeiten mit dielektrischen Handschuhen.AnwendungDer Analysator richtet sich an einen sehr breiten Anwenderkreis, insbesondere an das Wartungspersonal. Aufgrund seiner Mobilität und Autonomie können alle in den Versorgungsnetzen auftretenden Probleme vor Ort diagnostiziert werden. Der Analysator kann in praktisch allen Arten von Netzen mit einer Nennspannung von 54 V bis 760 V eingesetzt werden – direkt oder indirekt über Messwandler. Der PQM-707 kann im Bereich der professionellen Energietechnik, bei Wartungsdiensten in Industrieanlagen sowie bei Dienstleistern, die sich mit der Netzanalyse beschäftigen, eingesetzt werdenLanglebiges und praktisches GehäuseDas Gehäuse wurde so konzipiert, dass der Touchscreen und alle Mess- und Kommunikationsbuchsen leicht zugänglich sind. Der klappbare Deckel schützt das Display vor Beschädigungen. Dank der Schutzart IP51 kann das Gerät auch unter schwierigen Bedingungen eingesetzt werden – auch bei Staub oder Spritzwasser.SONEL ANALYSISDie Anwendung Sonel Analysis ist für den Betrieb mit PQM-Analysatoren erforderlich. Je nach verwendetem Gegengerät ermöglicht die Software:Analysator Konfiguration,Auslesen der Daten vom Analysator,Überprüfung der Netzparameter in Echtzeit (ablesen durch das GSM-Modem möglich),Löschen der Daten im Analysator,Darstellung der Parameter in Tabellen,Darstellung in Diagrammen,Die Datenanalyse und Berichterstellung nach EN 50160 oder nach benutzerdefinierten Vorgaben - auch für PV-Kleinstanlagen bis 50 kW, mit Aufteilung für Wirkleistungszustände P>0, P<0 und P=0 und unter Berücksichtigung der Diagramme Q1=f(U1/Un) und cosφ=f(P/Pn),Unabhängiger Betrieb von mehreren Analysatoren,Software Upgrade über das Internet.Mit der Software können ausgewählte Parameter abgelesen und grafisch in Echtzeit dargestellt werden. Diese Parameter werden unabhängig von der Erfassung im Speicher geschrieben. Der Benutzer kann einsehen:Wellenformen von Spannung und Strom (Oszilloskop)Diagramme von Spannung und Strom in ZeitVektordiagrammMessung mehrerer ParameterOberwellen und Leistungen der Oberwellen (Abschätzung der Richtung der Oberwellen)Zwischenharmonische
%

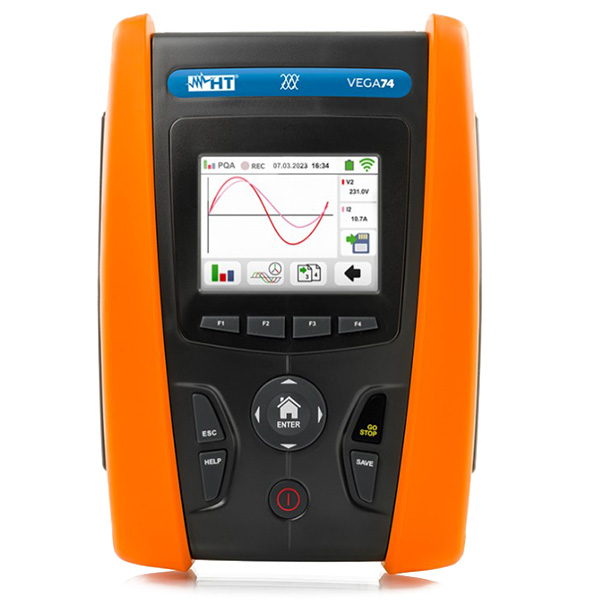

HT Instruments Vega 74 Dreiphasen-Netzanalysator
2.304,00 €*
2.560,00 €*
(10% gespart)
Der VEGA74 ist ein einphasiger/dreiphasiger Netzwerkanalysator, der gleichzeitig 600 elektrische Parameter erfassen und aufzeichnen kann. Die Verwendung des VEGA74 ist sehr einfach und intuitiv, dank Farb-Touchscreen mit Symbolstruktur. Der VEGA74 ist ideal zur Lösung von Problemen, die sich aus schlechter Netzqualität, Spannungsanomalien, Oberschwingungen und hohem Energieverbrauch ergeben, die dann zu viel schädlicheren und komplexeren Phänomenen werden können, wenn sie zu lange vernachlässigt werden. Die durchgeführten Messungen können über eine spezielle Verwaltungssoftware auf einen PC mit USB- oder WLAN-Verbindung übertragen werden, um die Daten zu analysieren und Messprotokolle zu erstellen.DC/AC TRMS Spannung für einphasige/dreiphasige Systeme bis 600 VStrom DC/AC TRMS Einphasen-/Dreiphasensysteme bis 3000AWirk-, Blind- und Scheinleistung/EnergieCosφ und LeistungsfaktorSpannung, Strom, GleichstromNeutralstrommessungSpannungseinbrüche und -spitzen bei 20 ms bei 50 HzSpannungsasymmetrie (NEG%, NULL%)Spannungs-/StromwellenformenOberschwingungshistogramme Spannung/Strom und THD%Spannungs-/Strom-Vektordiagrammperiodische Aufzeichnung mit wählbarem PI zwischen 2s und 30minmaximale Anzahl gleichzeitig wählbarer Mengen 600Spannungs-/Stromharmonische Analyse bis zum 49Berechnung und Aufzeichnung von THD% Spannungen/StrömenAutonomieanzeige aufzeichnenErfassung von Ableitströmen

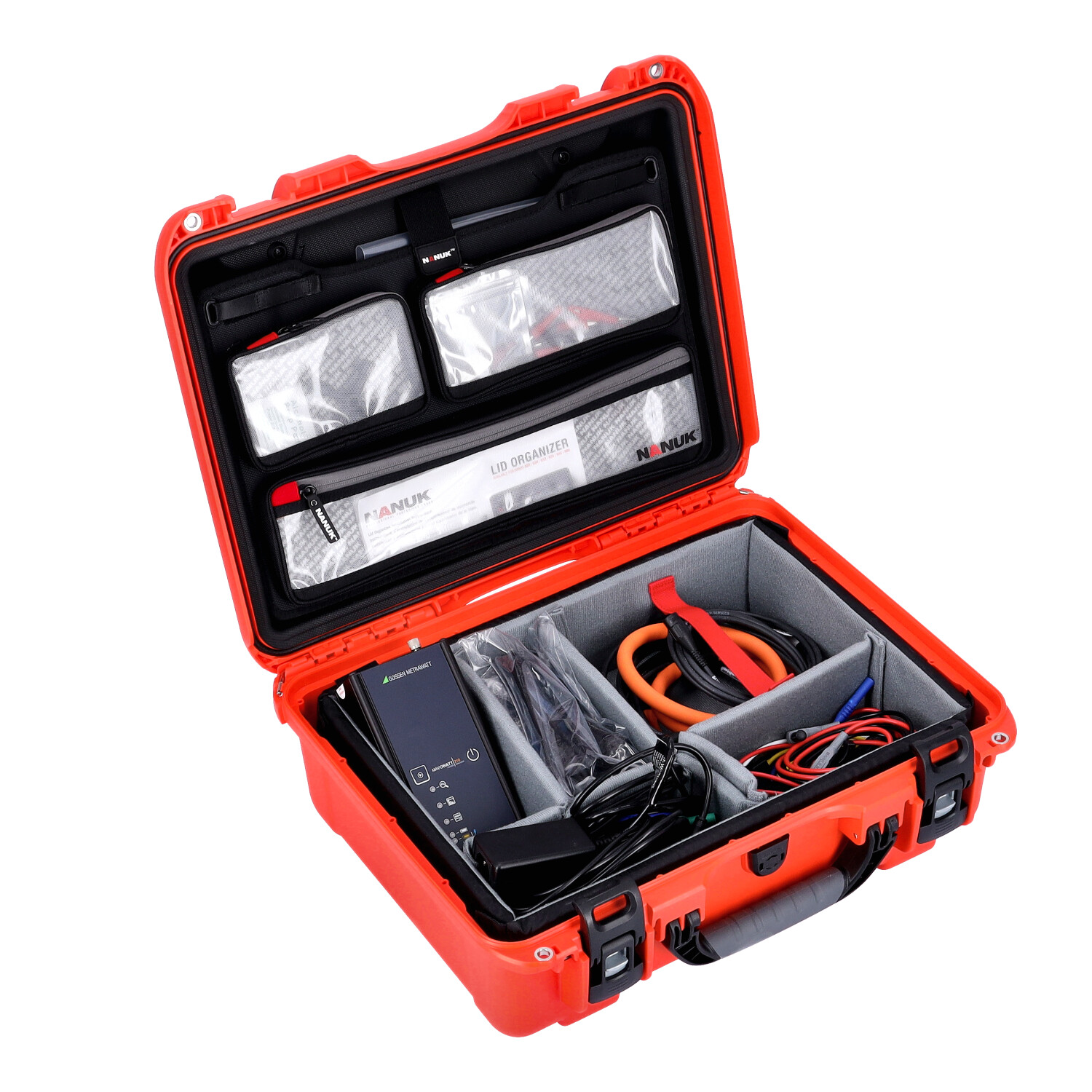

Gossen Metrawatt Mavowatt 210 & DranView Enterprise Profipaket
4.151,00 €*
Datenlogger für Energie- und Netzqualität
Der MAVOWATT 210 erfasst alle relevanten Messgrößen, die für die Sicherstellung der Qualität der Energieversorgung ausschlaggebend sind. Da es sich um einen bidirektionalen Leistungsmesser handelt, wird sowohl die Erzeugerseite als auch die Verbraucherseite auf Basis des Leistungsflusses für den Einsatz in alternativen Energieanwendungen gemessen.
Netzqualitäts-Probleme wie Spannungsabfall, Spannungseinbrüche, Überhöhung der Versorgungsspannung und Spannungsunterbrechungen können mit einer Auflösung von 1/2 Zyklen nach IEC 61000-4-30 erkannt werden. Oberschwingungen (nur Uthd & Ithd) werden nach den Methoden von IEEE 519-2014 / IEC 61000-4-7 gemessen und aufgezeichnet.
Der integrierten Webserver des MAVOWATT 210 erleichtert die Konfiguration des Gerätes und ermöglicht eine Überprüfung der Daten in Echtzeit (Remote Control). Ein Zugriff auf den Webserver kann über jedes handelsübliche Endgerät via Netzwerk erfolgen.
Für die externe Datenanalyse via Dran-View lassen sich die Daten über den integrierten USB-Port oder den Download via Webbrowser exportieren.
Mit der Software Dran-View XP können Sie die aufgezeichneten Ereignisse im Nachgang komfortabel analysieren, vergleichen und gegenüberstellen und in Berichten übersichtliche darstellen.
Produkt-Highlights
Besonders kleine Bauform
Lange Batterielaufzeit für eine Tagesmessung
Sehr geringes Gewicht – 0,64kg
Power Quality Triggerschwellen können frei programmiert werden
Energieflusserfassung – Bezug & Abgabe
Ihre Vorteile
Einfache Handhabung dank des integrierten Webbrowsers
Geführte Konfiguration während der Einstellung am Messort
Wichtige normrelevante Basisgrößen werden aufgezeichnet
Einfache Auswertung und Dokumentation via Software Dran-View XP
Anwendungen
Energieaudits nach DIN EN 16247-1
Energieflusserfassung
Leistungssteuerung
Wichtige Untersuchungen zu Netzqualitat
Kontrollmessungen
Zähler-Erfassung
Mieter-Stromzähler
Alternative Energieproduktion & DER-Integration
Ermittlung von Lastgängen
Untersuchung von Leistungsfaktoren
Anwendungen im Wohnbereich einschließlich Energieverbrauch und PQ-Erkennung
Technische Merkmale
Leistungs-/Energielogger & PQ-Störungs-/Ereignisdetektor
3 Spannungskanäle - Direktmessungen bis zu 600Vrms, CATIII
4 Stromkanäle - 0,333Vrms Stromeingänge. Kompatibel mit diversen Zubehöroptionen (siehe Zubehör Listen) oder allen 0,333Vrms Stromwandlern nach Industriestandard (UL-gelistet)
Messarten: V, I, W (P), VA (S), VAR (Q), PF, Bedarfsmessung diverser Größen, Energie … viel mehr
Netzqualitätsmessung nach IEC 61000-4-30 Klasse S
Erkennung und Aufzeichnung von Trends von RMS-Spannungsabfall/Einbruch, Überhöhungen, Stromänderungen nach IEC 61000-4-30 in 1/2-Zyklus-Methoden
Oberschwingungsmessungen & Aufzeichnung
Vthd, Ithd. Messungen gemäß IEEE 519-2014/IEC 61000-4-7
Webbrowser-Schnittstelle für Echtzeit-Messungen, Setup und Datentransfer
Kostenlose Dran-View XP Software für Analyse & Reporting zum kostenlosen Download unter „MyGMC“
7 Stunden Batterielaufzeit für Langzeitmessungen
Automatische Verdrahtungsprüfung: LED's zeigen Verdrahtungsfehler an
Ethernet, USB-Kommunikation
Modbus, Bacnet
IP50 (in vertikaler Position)
3 Jahre Garantie
Nanuk 930 Transportkoffer
Der NANUK 930 bietet perfekten Stauraum und Schutz für den Mavowatt 210. Mit dem integrierten gepolsterten Trennwänden sowie dem Deckel Organisator kann das Gerät und das zugehörige Zubehör bestens verstaut werden.

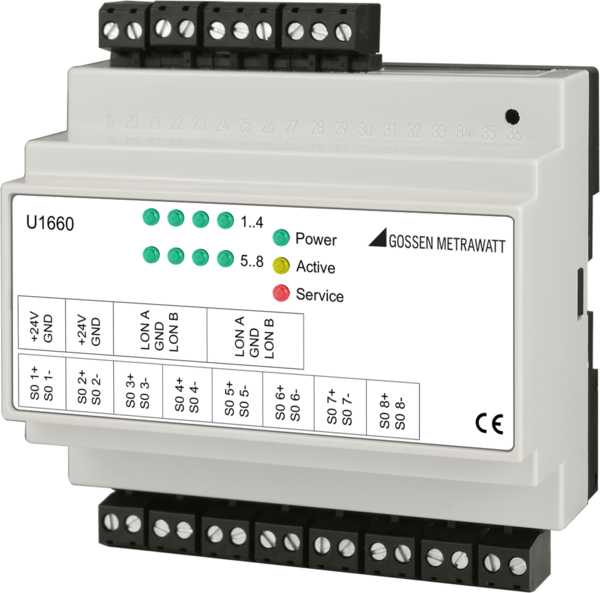

Gossen Metrawatt Zählererfassungsmodul
Die LON-Zusatzkomponente wird für die dezentrale Erfassung von Messpunkten im Energy Control System verwendet. Das Zählererfassungsmodul U1660 verarbeitet Daten von bis zu 8 Energiezählern mit Impulsausgang (S0) oder potenzialfreiem Kontakt. Die aktiven Eingänge benötigen keine zusätzliche Spannungsversorung und minimieren somit den Verdrahtungsaufwand. Die Zusatzkomponente erweitert die Funktionalitäten der Summenstation U1601, der Mikro-Summenstation U1602 und der Mini-Summenstation U1603 um externe Eingänge über die LONSchnittstelle.
8 aktive S0-Impulseingänge, erforderliche Impulsdauer > 100 ms
Zustandsanzeige über LED
FTT-10A Transceiver (78 kBit/s)
Standard-Netzwerkvariable für Energie, Momentanleistung und Zustand
Statusanzeige über LED
Preis auf Anfrage

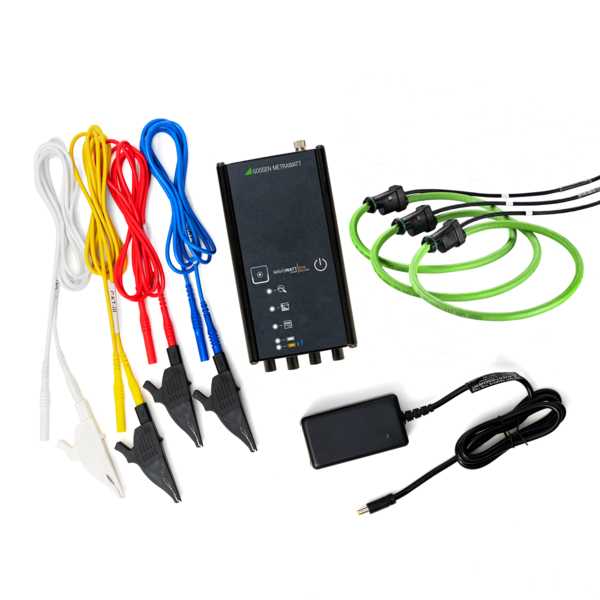

Gossen Metrawatt MAVOWATT 210 Datenlogger für Energie- und Netzqualität
Netzqualitäts-Probleme wie Spannungsabfall, Spannungseinbrüche, Überhöhung der Versorgungsspannung und Spannungsunterbrechungen können mit einer Auflösung von 1/2 Zyklen nach IEC 61000-4-30 erkannt werden. Oberschwingungen werden gemäß IEEE 519-2014/IEC 61000-4-7 aufgezeichnet.
Der integrierten Webserver des MAVOWATT 210 erleichtert die Konfiguration des Gerätes und ermöglicht eine Überprüfung der Daten in Echtzeit (Remote Control). Ein Zugriff auf den Webserver kann über jedes handelsübliche Endgerät via Netzwerk erfolgen.
Für die externe Datenanalyse via Dran-View lassen sich die Daten über den integrierten USB-Port oder den Download via Webbrowser exportieren.
Mit der Software Dran-View XP können Sie die aufgezeichneten Ereignisse im Nachgang komfortabel analysieren, vergleichen und gegenüberstellen und in Berichten übersichtliche darstellen.
Produkt-Highlights
Besonders kleine Bauform
Lange Batterielaufzeit für eine Tagesmessung
Sehr geringes Gewicht – 0,64kg
Power Quality Triggerschwellen können frei programmiert werden
Energieflusserfassung – Bezug & Abgabe
Ihre Vorteile
Einfache Handhabung dank des integrierten Webbrowsers
Geführte Konfiguration während der Einstellung am Messort
Wichtige normrelevante Basisgrößen werden aufgezeichnet
Einfache Auswertung und Dokumentation via Software Dran-View XP
Anwendungen
Energieaudits nach DIN EN 16247-1
Energieflusserfassung
Leistungssteuerung
Wichtige Untersuchungen zu Netzqualitat
Kontrollmessungen
Zähler-Erfassung
Mieter-Stromzähler
Alternative Energieproduktion & DER-Integration
Ermittlung von Lastgängen
Untersuchung von Leistungsfaktoren
Anwendungen im Wohnbereich einschließlich Energieverbrauch und PQ-Erkennung
Technische Merkmale
Leistungs-/Energielogger & PQ-Störungs-/Ereignisdetektor
3 Spannungskanäle - Direktmessungen bis zu 600Vrms, CATIII
4 Stromkanäle - 0,333Vrms Stromeingänge. Kompatibel mit diversen Zubehöroptionen (siehe Zubehör Listen) oder allen 0,333Vrms Stromwandlern nach Industriestandard (UL-gelistet)
Messarten: V, I, W (P), VA (S), VAR (Q), PF, Bedarfsmessung diverser Größen, Energie … viel mehr
Netzqualitätsmessung nach IEC 61000-4-30 Klasse S
Erkennung und Aufzeichnung von Trends von RMS-Spannungsabfall/Einbruch, Überhöhungen, Stromänderungen nach IEC 61000-4-30 in 1/2-Zyklus-Methoden
Oberschwingungsmessungen & Aufzeichnung
Vthd, Ithd. Messungen gemäß IEEE 519-2014/IEC 61000-4-7
Webbrowser-Schnittstelle für Echtzeit-Messungen, Setup und Datentransfer
Kostenlose Dran-View XP Software für Analyse & Reporting zum kostenlosen Download unter „MyGMC“
7 Stunden Batterielaufzeit für Langzeitmessungen
Automatische Verdrahtungsprüfung: LED's zeigen Verdrahtungsfehler an
Ethernet, USB-Kommunikation
Modbus, Bacnet
IP50 (in vertikaler Position)
3 Jahre Garantie
Preis auf Anfrage
%
Metrel MI 2893 EU Power Master XT Netzanalysegerät
9.600,00 €*
10.666,67 €*
(10% gespart)
Beim MI2893 Power Master XT handelt es sich um ein tragbares dreiphasiges Netzqualitätsanalyse-Gerät mit einem großen, leicht ablesbaren Farbdisplay, mit dem die Benutzer durch einfaches Anschließen des Geräts an der Anlage Oberschwingungen, Phasor-Diagramme, Wellenformen und Transienten mit einer Abtastfrequenz von 1 MSamples/s erkennen können. Das Gerät ist sowohl für das langfristige Aufzeichnen als auch für die Fehlersuche bei Netzqualitätsproblemen von drei- und einphasigen Leistungsverteilungssystemen ausgelegt. Dank der praktischen Schnelleinstellungstasten ist das Instrument benutzerfreundlicher, sodass bei der Problembehandlung eine schnellere Datenübersicht möglich ist. Das moderne PC-SW-Paket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes sowie remotes Auslesen von der microSD-Speicherkarte, das Analysieren von Langzeitaufzeichnungen sowie das automatische Erstellen professioneller Testberichte.
%
Metrel CS 2890 Leistungskalibrator
5.715,00 €*
6.350,00 €*
(10% gespart)
Der CS 2890 Leistungs-Kalibrator / -Simulator ist ein mobiles multifunktionales Vier-Phasen Prüfgerät, das zur Kalibrierung und Einstellung von Metrel Netzqualitätsanalysegeräten Klasse A und Klasse S, sowie zur Simulation typischer Spannungen und Netzqualitätsphänomenen und Situationen im elektrischen Netz vorgesehen ist.

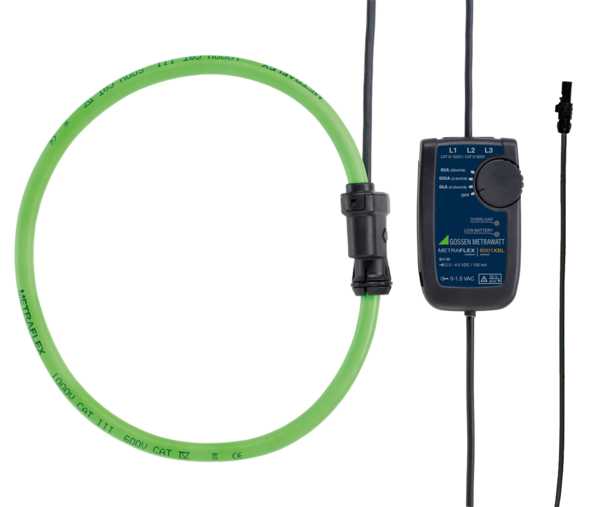

Metraflex 3001 XBL/36
739,00 €*
Flexibler Stromsensor 30/300/3000 AAC, Schleifenlänge 61... 122 cm
Die METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 3000 A bzw. 6000 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Datenlogger, Netzanalysator usw.) angeschlossen werden.
Bei den Geräten MAVOWATT 230, 240 sowie MAVOWATT 270, 270-400 werden die Sensoren direkt vom Netzanalysator versorgt.
Sie können um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Rohre, Stromschienen) gelegt werden.
Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.
Produkt-Highlights
Breites Einsatzgebiet, 3 Messbereiche 30/300/3000 A AC und hohe Bandbreite 10 Hz ... 20 kHz für Oberschwingungsanalyse
Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit
Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung
Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt
9,9 mm und schlanke Endkappe 13,6 mm - Schleifenlänge 610 mm
Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb
Extrem lange Batterielebensdauer bis 2000h
Fremdversorgung bei Langzeitmessung mit MAVOWATT 50
Anschlusskabel inklusive
Stromsensor mit Schutzart IP65, Messverstärker mit IP40
Hohe Sicherheit für den Anwender, Messkategorie 1000V CAT III, 600V CAT IV und unbegrenzte Überlastbarkeit
Ihre Vorteile
Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.
Bei den Geräten MAVOWATT 230 / 240 sowie MAVOWATT 270 / 270-400 werden die Sensoren direkt vom Netzanalysator versorgt. Bei anderen Netzanalysatoren können die Sensoren im Falle von Langzeitmessungen über eine externe Stromversorgung betrieben werden.
%
Sonel PQM-707 Netzanalysegerät
2.476,80 €*
2.752,00 €*
(10% gespart)
Der PQM-707 ist ein mobiler 3-Phasen Netzqualitätsanalysator, welcher es dem Benutzer ermöglicht, Messungen, Analysen und Aufnahmen von Parametern in 50/60 Hz Stromnetzen gemäß Europäischer Norm EN 50160 und weiteren Normen durchzuführen. Der Analysator entspricht der Messgenauigkeit Klasse S gemäß den Anforderungen IEC 61000-4-30:2008.Ein komfortables Arbeiten bietet das 7 Zoll LCD Display mit Multipoint Touchfunktion mit einer Auflösung von 800x480. Alternativ kann der beiliegende Taststift zur Bedienung verwendet werden. Auf dem Display werden die aktuellen Netzparameter, wie Wellenform, Vektoren und Tabellen dargestellt. Die Benutzeroberfläche beinhaltet die komplette Konfiguration des Analysators. Es können die Parameter für die Datenaufnahme oder -logging eingestellt, die entsprechenden Analyseeinstellungen (Zeit-Oberschwingungen-Diagramm) gesetzt und normgerechte Berichte erstellt werden.Der Analysator hat 5 Spannungseingänge max. ±1150V. Vier Stromeingänge für Stromzangen ermöglichen es dem Nutzer, verschieden Typen von Zangen zur Strommessung anzuschließen.
Sonel PQM-700 Netzanalysegerät
1.403,00 €*
Der Netzanalysator für Messungen und Aufzeichnungen nach IEC 61000-4-30 Klasse S durch.
Merkmale:
Der Analysator selbst wird vom zu testenden Netz versorgt (interne Spannungsversorgung) und kann in allen Netzformen von 64 V bis 760 V verwendet werden
Unabhängige Spannungsversorgung, zur Spannungsmessungen an Transformatoren und DC Netzen
Interne Echtzeituhr
Mögliche Messungen:
Messungen gemäß EN 50160
Spannungen L1, L2, L3
- Mittel-, Minimum-, Maximal- und Momentanwerte, Bereich bis 760 V, Verwendung von Spannungswandlern möglich
Ströme L1, L2, L3, N (4 Eingänge)
- Mittel-, Minimum-, Maximal- und Momentanwerte, Strommessung bis zu 3 kA (Stromzangenabhängig), Verwendung von Stromwandlern möglich
Crest Faktor für Spannung und Strom
Frequenz von 40 Hz bis 70 Hz
Wirk-, Blind, Verzerrungs-, Scheinleistung, inkl. der Blindleistungsarten: kapazitiv und induktiv
Leistungsaufzeichnung:
- Budeanu Methode
- IEEE 1459
Wirk-, Blind, Scheinenergie
Leistungsfaktor, cosφ, tgφ
Bis zur 10. Oberschwingung für Spannung und Strom
Gesamtverzerrungsfaktor (THD) für Spannung und Strom
Kurzzeit- (PST) und Langzeitflicker (PLT)
Asymmetrie von Spannung und Strom
Erkennung von Stromereignissen inkl. Wellenformen Aufzeichnung
HT Instruments VEGA 78 3-Phasen Netzanalysator
Der Energie- und Netzanalysator VEGA78 misst elektrische Größen in Gleichstromnetzen sowie in Ein- und Dreiphasen-Wechselstromnetzen beliebiger Belastung. Neun isolierte Messkanäle (5 x Spannung + 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameter können gleichzeitig aufgezeichnet werden. Durch seine kompakte Bauform und seinen robusten Aufbau ist das VEGA78 nicht nur für den stationären Betrieb, sondern auch für den mobilen Einsatz geeignet. Während Spannungsausfällen übernimmt der eingebaute Akku für bis zu 3 Stunden die Versorgung des Messgerätes.
Preis auf Anfrage
HT Instrtuments PQA 824 Netzanalysator
Die Modelle PQA823 und PQA824 sind eine innovative Lösung für alle professionellen technischen Messaufgaben hinsichtlich der Netz- und Leistungsanalyse.
Neun isolierte Messkanäle (5 x Spannung & 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameterkönnen gleichzeitig aufgezeichnet werden. Abhängig vom gewählten Messintervall (ab 1 sec bis 60 min) sind Aufzeichnungen bis zu über einem Jahr möglich.
Die mit Windows CE ausgestatteten Modelle haben ein großes TFT-Grafik-Farbdisplay (320 x 240 px) mit Touchscreen Funktion. Die Benutzeroberfläche ist mit Icons klar strukturiert, die eine einfache und intuitive Wahl jeder interner Parameter ermöglicht. Bei jedem Modell können die Parameter sowohl für die allgemeine als auch die Oberwellen-Analyse numerisch und grafisch angezeigt werden. Die Grafikfunktion “Vektordiagramm” gestattet unter anderem die unmittelbare Beurteilung der gegenseitigen Phasenverschiebung zwischen den eingehenden Spannungs- und Stromsignalen und definiert auf diese Weise die Art der Lasten. Der ca. 15 MB große Messwertspeicher gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Größen und 15 Minuten Integrationszeitraum), kann aber jederzeit mit externen Compact Flash erweitert und auf den USB-Stick übertragen werden, was die Verwaltung der gespeicherten Daten wesentlich erleichtert.
Preis auf Anfrage
HT Instrtuments PQA 823 Netzanalysator
Die Modelle PQA823 und PQA824 sind eine innovative Lösung für alle professionellen technischen Messaufgaben hinsichtlich der Netz- und Leistungsanalyse.
Neun isolierte Messkanäle (5 x Spannung & 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameterkönnen gleichzeitig aufgezeichnet werden. Abhängig vom gewählten Messintervall (ab 1 sec bis 60 min) sind Aufzeichnungen bis zu über einem Jahr möglich.
Die mit Windows CE ausgestatteten Modelle haben ein großes TFT-Grafik-Farbdisplay (320 x 240 px) mit Touchscreen Funktion. Die Benutzeroberfläche ist mit Icons klar strukturiert, die eine einfache und intuitive Wahl jeder interner Parameter ermöglicht. Bei jedem Modell können die Parameter sowohl für die allgemeine als auch die Oberwellen-Analyse numerisch und grafisch angezeigt werden. Die Grafikfunktion “Vektordiagramm” gestattet unter anderem die unmittelbare Beurteilung der gegenseitigen Phasenverschiebung zwischen den eingehenden Spannungs- und Stromsignalen und definiert auf diese Weise die Art der Lasten. Der ca. 15 MB große Messwertspeicher gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Größen und 15 Minuten Integrationszeitraum), kann aber jederzeit mit externen Compact Flash erweitert und auf den USB-Stick übertragen werden, was die Verwaltung der gespeicherten Daten wesentlich erleichtert.
Preis auf Anfrage
%
HT Instrtuments PQA 820Ti 3-Phasen Datenlogger
2.475,00 €*
2.750,00 €*
(10% gespart)
Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.
%
HT Instrtuments PQA 820s 3-Phasen Datenlogger
1.467,00 €*
1.630,00 €*
(10% gespart)
Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch.
%
HT Instrtuments PQA 820 3-Phasen Datenlogger
1.845,00 €*
2.050,00 €*
(10% gespart)
Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.
%
Metrel MI2883EU Energy Master EU Set
3.600,00 €*
4.000,00 €*
(10% gespart)
Das MI 2883 Energy Master ist ein tragbares Gerät für die Analyse der Netzqualität in Dreiphasensystemen, das speziell für Energieprotokollierung und anschließende Berechnung des Wirkungsgrades ausgelegt ist. Die Reduzierung des Energieverbrauchs reduziert die Energiekosten und das kann zu einer Kosteneinsparung führen. Das Energy Master dient als perfektes Werkzeug für die Langzeitprotokollierung und späterer Nachbearbeitung der aufgezeichneten Daten.
Das große,übersichtliche Grafik-Farbdisplay ermöglicht dem Anwender die Analyse und Prüfung der Daten vor Ort. Die handlichen Quick Set-Tasten machen das Gerät noch benutzerfreundlicher und ermöglichen einen schnelleren Datenüberblick für die Fehlerbehebung. Das erweiterte Softwarepaket PowerView 3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes Lesen der Daten von der MicroSDKarte, Analysen der Langzeitaufzeichnungen und die automatische Erstellung von professionellen Prüfberichten.
Netzqualitätsanalyse
Eine stabile Netzqualität ist die Grundlage für den sicheren und effizienten Betrieb elektrischer Anlagen. Spannungseinbrüche, Oberschwingungen, Flicker, Transienten, Unsymmetrien oder Lastspitzen können Maschinen, Anlagen, IT Systeme, Ladeinfrastruktur und empfindliche Verbraucher erheblich beeinträchtigen. Mit professioneller Netzqualitätsanalyse lassen sich solche Störungen erkennen, bewerten und gezielt beheben.
Bei Sicame Germany finden Sie hochwertige Messgeräte für die Netzqualitätsanalyse von Gossen Metrawatt, HT Instruments, Metrel und Sonel. Unser Sortiment umfasst Netzanalysatoren, Leistungsanalysatoren, Energieanalysatoren, Power Quality Analyzer und passendes Zubehör für Industrie, Gebäudetechnik, Energieversorgung, Elektroinstallation, Service und Instandhaltung. Die Geräte eignen sich für mobile Messungen, Langzeitaufzeichnungen, Fehleranalysen und normorientierte Auswertungen: zu besonders guten Preisen.
Warum Netzqualitätsanalyse immer wichtiger wird
Elektrische Netze werden zunehmend komplexer. Frequenzumrichter, Schaltnetzteile, Photovoltaikanlagen, Batteriespeicher, Wärmepumpen, Maschinen, LED Technik und Ladeinfrastruktur können die Netzqualität beeinflussen. Gleichzeitig steigen die Anforderungen an Anlagenverfügbarkeit, Energieeffizienz und Betriebssicherheit.
Eine professionelle Netzqualitätsmessung hilft dabei, elektrische Störungen sichtbar zu machen. Die Norm EN 50160 beschreibt Merkmale der Spannung in öffentlichen Nieder, Mittel und Hochspannungsnetzen. Für Energieversorger und industrielle Netzbetreiber ist die Überwachung dieser Merkmale am Netzübergabepunkt und innerhalb des Netzes ein wichtiger Bestandteil der Betriebsführung.
Was misst ein Netzqualitätsanalysator?
Ein Netzqualitätsanalysator erfasst elektrische Parameter und bewertet die Qualität der Stromversorgung. Je nach Gerät können unter anderem Spannung, Strom, Leistung, Energie, Frequenz, Leistungsfaktor, Blindleistung, Oberschwingungen, Flicker, Transienten, Spannungseinbrüche, Spannungserhöhungen und Unsymmetrien gemessen und aufgezeichnet werden.
Besonders wichtig ist die Langzeitmessung. Viele Netzprobleme treten nicht dauerhaft auf, sondern nur bei bestimmten Lastzuständen, beim Start von Maschinen oder bei wechselnden Einspeisungen. Durch eine längere Aufzeichnung lassen sich Ursachen genauer erkennen und nachvollziehbar dokumentieren.
Typische Einsatzbereiche der Netzqualitätsanalyse
Industrie und Produktion
In Industrieanlagen können Netzstörungen zu Maschinenstillständen, Fehlfunktionen, Produktionsausfällen oder Schäden an elektronischen Komponenten führen. Netzanalysatoren helfen dabei, Störungen zu lokalisieren, Lastgänge zu bewerten und elektrische Anlagen stabiler zu betreiben.
Gebäudetechnik und Facility Management
In Bürogebäuden, Kliniken, Rechenzentren, Gewerbeobjekten und öffentlichen Einrichtungen ist eine zuverlässige Stromversorgung entscheidend. Mit Netzqualitätsmessgeräten lassen sich Spannungsschwankungen, Oberschwingungen und Lastspitzen analysieren.
Erneuerbare Energien und Ladeinfrastruktur
Photovoltaikanlagen, Speicher und Ladestationen verändern Lastflüsse und Einspeiseverhalten. Eine Netzqualitätsanalyse hilft, Netzrückwirkungen zu prüfen und den sicheren Betrieb von Energieanlagen und E Mobilitätsinfrastruktur zu unterstützen.
Elektroinstallation und Instandhaltung
Elektrofachkräfte nutzen Netzanalysatoren für Fehlersuche, Inbetriebnahme, Serviceeinsätze und wiederkehrende Kontrollen. So lassen sich Probleme im Stromnetz schneller erkennen und fundiert bewerten.
Wichtige Messgrößen bei der Netzqualitätsanalyse
Spannung und Strom
Spannung und Strom bilden die Grundlage der Netzanalyse. Netzqualitätsanalysatoren erfassen Verläufe, Minimalwerte, Maximalwerte und Mittelwerte über definierte Messzeiträume.
Oberschwingungen und Harmonische
Oberschwingungen entstehen häufig durch nichtlineare Verbraucher wie Frequenzumrichter, Schaltnetzteile oder LED Technik. Sie können Leitungen, Transformatoren und elektrische Betriebsmittel zusätzlich belasten.
Flicker
Flicker beschreibt Spannungsschwankungen, die sich beispielsweise durch sichtbares Flackern von Beleuchtung bemerkbar machen können. Netzqualitätsanalysatoren erfassen und bewerten solche Schwankungen.
Transienten und Spannungseinbrüche
Kurzzeitige Störungen wie Transienten, Spannungseinbrüche oder Spannungserhöhungen können empfindliche Geräte beeinträchtigen. Einige Power Quality Analyzer erfassen solche Ereignisse mit hoher zeitlicher Auflösung.
Leistung, Energie und Lastgänge
Neben der reinen Netzqualität ist auch die Energieanalyse wichtig. Mit Leistungs und Energieanalysatoren lassen sich Verbrauch, Lastspitzen, Blindleistung und Leistungsfaktor auswerten.
Netzqualitätsanalyse mit starken Herstellern
Gossen Metrawatt
Gossen Metrawatt bietet professionelle Lösungen für Netzanalyse und Power Quality Messungen. Die mobilen Power Quality Geräte des Herstellers sind für die präzise Ermittlung von Netzqualität, Leistungs und Energiedaten ausgelegt. Gossen Metrawatt führt außerdem Power Quality Analyzer der Klasse A sowie mobile Power Quality Messtechnik für Niederspannungsnetze.
HT Instruments
HT Instruments bietet Netzqualitäts und Analysegeräte für einphasige und dreiphasige Installationen. Der Hersteller beschreibt Power Quality Analyzer als Geräte zur Überwachung elektrischer Parameter und zur detaillierten Überprüfung elektrischer Netze. Dadurch lassen sich Anlagen optimieren, Effizienz steigern und Verbrauch sowie Kosten reduzieren.
Metrel
Metrel bietet Netzqualitätsanalysatoren der Klasse A und Klasse S. Die Geräte unterstützen unter anderem automatische Spannungs und Stromqualitätsanalysen nach EN 50160 mit PASS FAIL Grenzwertbewertung, einschließlich Flicker und Oberschwingungen. Metrel nennt außerdem die Konformität mit IEC 61000 4 30 Klasse A für entsprechende Power Quality Analyzer.
Sonel
Sonel bietet mobile Netzqualitätsanalysatoren für die Messung, Analyse und Aufzeichnung von Parametern elektrischer Energieversorgungsnetze. Der Sonel PQM 707 wird als tragbarer Netzanalysator beschrieben, der Messungen in der S Klasse gemäß IEC 61000 4 30 ausführt. Der Sonel PQM 710 unterstützt außerdem Bedienung und Diagnose über Sonel Analysis Software oder mobile App.
Das passende Messgerät für die Netzqualitätsanalyse auswählen
Welcher Netzanalysator der richtige ist, hängt von der Anwendung ab. Für normorientierte Bewertungen sind Geräte mit EN 50160 Auswertung und IEC 61000 4 30 Klasse A oder Klasse S relevant. Für Serviceeinsätze und Fehlersuche sind mobile Geräte mit einfacher Bedienung, schneller Einrichtung und übersichtlicher Software besonders praktisch.
Achten Sie bei der Auswahl besonders auf:
Netzform: einphasige oder dreiphasige Messung
Messklasse: Klasse A oder Klasse S nach IEC 61000 4 30
Messparameter: Spannung, Strom, Leistung, Energie, Oberschwingungen, Flicker, Transienten
Aufzeichnung: Langzeitmessung, Ereigniserfassung und Datenlogger Funktion
Auswertung: Software, Berichte und Exportfunktionen
Bedienung: Display, App, Schnittstellen und Remote Zugriff
Zubehör: Stromzangen, Messleitungen, Adapter und Transportlösungen
Netzqualitätsanalyse bei Sicame Germany kaufen
Mit Sicame Germany entscheiden Sie sich für professionelle Messtechnik, starke Hersteller und ein attraktives Preis Leistungs Verhältnis. In der Kategorie Netzqualitätsanalyse finden Sie Netzanalysatoren und Power Quality Analyzer von Gossen Metrawatt, HT Instruments, Metrel und Sonel für Industrie, Gebäudetechnik, Energieversorgung, Elektroinstallation, Service und Instandhaltung.
Entdecken Sie jetzt hochwertige Messgeräte für die Netzqualitätsanalyse: zuverlässig, praxisnah und zu besonders guten Preisen.
Messklasse: Klasse A oder Klasse S nach IEC 61000 4 30
Messparameter: Spannung, Strom, Leistung, Energie, Oberschwingungen, Flicker, Transienten
Aufzeichnung: Langzeitmessung, Ereigniserfassung und Datenlogger Funktion
Auswertung: Software, Berichte und Exportfunktionen
Bedienung: Display, App, Schnittstellen und Remote Zugriff
Zubehör: Stromzangen, Messleitungen, Adapter und Transportlösungen
