Bei der Realisierung von Ladeinfrastrukturprojekten ist die effiziente Installation von Ladesäulen ein wichtiges Entscheidungskriterium. Durch die innovative Lösung von Langmatz ist das möglich. Mit dem leicht zu installierenden Fundament haben Unternehmen so die Möglichkeit, die Ladeinfrastruktur für Mitarbeiter oder Kunden vorzubereiten und sukzessive ganz nach Bedarf mit Ladesäulen zu bestücken. Die Konstruktion aus hochwertigem Kunststoff und der innovativen 3D-ribFrame-Technologie sichern die Beständigkeit sowie die problemfreie Installation. Das Kunststofffundament von Langmatz hat Aufnahmen zu den gängigen Ladesäulen und Wallbox Stelen (wie z.B. Mennekes, ABL, wirelane, innogy, compleo, KEBA, etc.).Produktmerkmale - Korpus Innovative Schachtkonstruktion mit 3D-ribFrameModulare, beständige und belastbare Systemlösung zur spezifischen Standortanpassung Modularer SchachtaufbauFlexibel, situationsgerecht und einfach in der HandhabungModifiziertes Polycarbonat (PC)Langlebig, zertifizierte Grundwasserverträglichkeit, UV-BeständigVorteileGeringe Transport-, Logistik-, Montagekosten Geringes GewichtInstallation ohne KranKein Betonfundament notwendigVariable EinbautiefeFlexible Sollbruchstellen für KabeleinführungenSäulenaufnahme flexibel gestaltbar und tauschbarUnterbringung Betriebsmittel im FundamentleerraumGroße zeitliche Flexibilität im TiefbauSchnelles Setzen des FundamentsKunststofffundament und Ladesäule getrennt montierbarNur einmaliger Tiefbau trotz Ladesäulenausbau

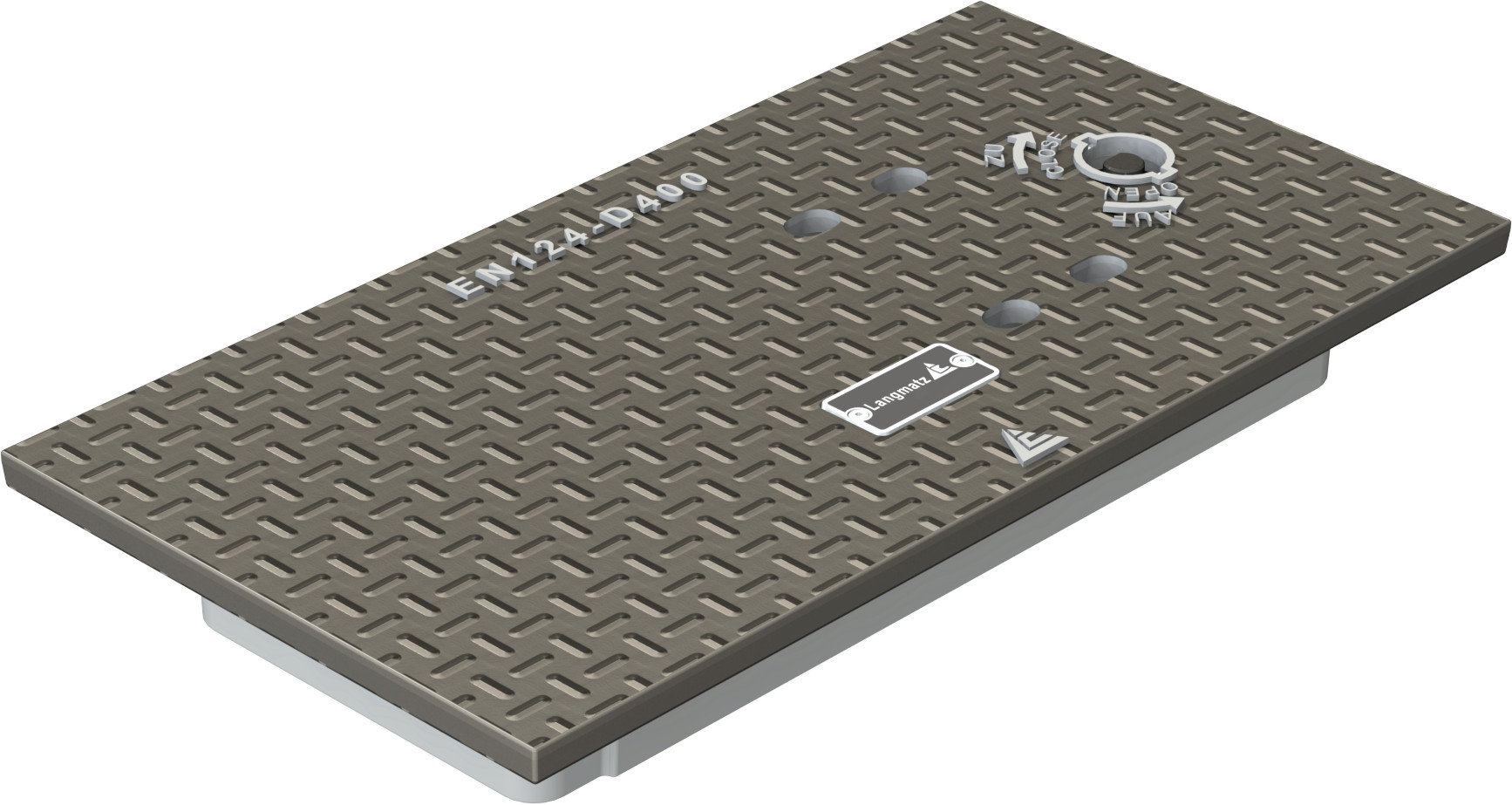

Nur zur Nachrüstung und Abdeckung von Kunsstofffundamenten EK980 ohne Deckel und ohne Adapterplatten.

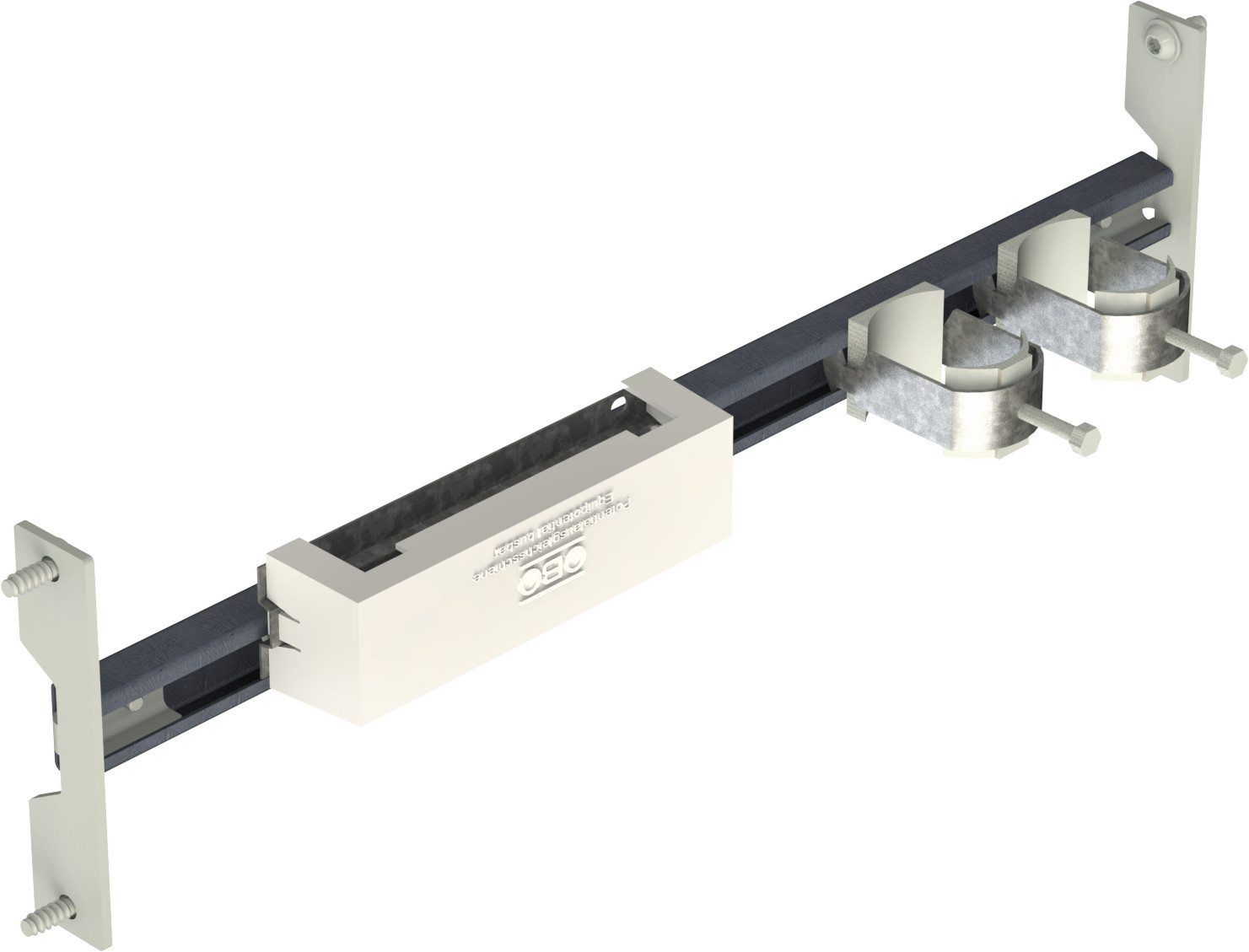

Zugentlastungsset für EK980 inkl. C-Schiene, Befestigungsmaterial, Potentialausgleich und Bügelschellen zur Nachrüstung. Schiene für LW=550 mm mit Potenzialausgleichsschiene und 2 Bügelschellen 34-42mm

Kunststofffundament EK980 Set für PRO-CHARGE SteleHerstellernummer: 069800500/01EDimensionenLänge: 695 mmBreite: 400 mmHöhe : 700 mm LichteWeite: 250x550 mmca. 55 kgMaterial Korpus:Polycarbonat (PC) / Polypropylen (PP)Material Rahmen:Stahl verzinktVorteile:geringe Transport-, Logistik-, Montagekostengeringes GewichtInstallation ohne KranKein Betonfundament notwendigVariable EinbautiefeFlexible Sollbruchstellen für KabeleinführungenHöhenausgleich zur exakten Ausrichtung der Ladesäule (50 mm)Säulenaufnahme flexibel gestaltbar und tauschbarUnterbringung Betriebsmittel im Schachtleerraumzeitliche Flexibilität im Tiefbauschnelles Setzen des Fundamentsnur einmaliger Tiefbau trotz Ladesäulenausbauverkehrssicher durch Abdeckung mit befahrbarem Gussdeckelnur einmaliger Tiefbau trotz Ladesäulenausbaukompatible Adapterplatten ermöglichen einfachen Wechsel der Ladesäulenerleichtern möglichen Rückbau.Für normgerechte Installation ist ein Erdungs-und Zugentlastungsset enthalten.

Langmatz EK980 Adapterplattenset kompatibel zu PRO-CHARGE Standfuß/Stele.

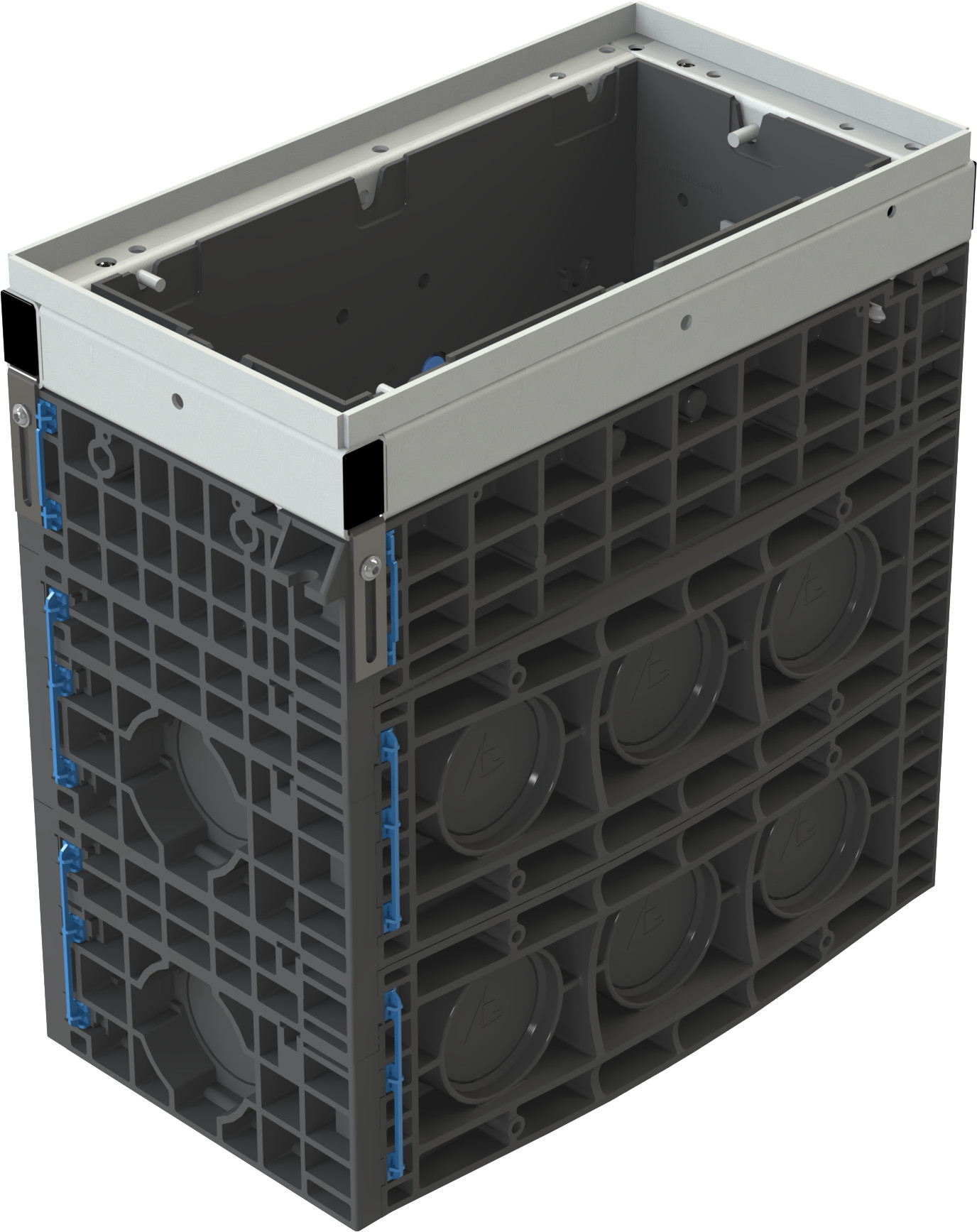

Das Starterkit GEIG bietet eine umfassende Lösung für die Installationsvorbereitung von Ladesäulen und Wallbox-Stelen und ist ideal für die Erfüllung der Anforderungen des Gebäude-Elektromobilitätsinfrastruktur-Gesetzes (GEIG). Das Set besteht aus drei hochwertigen Komponenten, die perfekt aufeinander abgestimmt sind, um maximale Stabilität, Sicherheit und Funktionalität zu gewährleisten.1. Langmatz EK980 Leerfundament für Ladesäulen und Wallbox-Stelen:Beschreibung: Das EK980 Leerfundament von Langmatz ist speziell für die sichere und stabile Montage von Ladesäulen und Wallbox-Stelen konzipiert. Hergestellt aus robustem Kunststoff, bietet es eine langlebige Basis, die den Herausforderungen des täglichen Gebrauchs standhält.Merkmale:Hohe Stabilität und BelastbarkeitEinfache InstallationWitterungsbeständig und langlebig2. Langmatz EK980 Gussdeckel B125 zur Abdeckung von Kunststofffundamenten EK980:Beschreibung: Der Gussdeckel B125 von Langmatz ist die ideale Ergänzung zum EK980 Leerfundament. Dieser Deckel schützt das Fundament vor äußeren Einflüssen.Merkmale:Hergestellt aus hochwertigem GusseisenBelastbar bis Klasse B125 (Verkehrsflächen in privaten Bereichen: Einfahrten, Terrasse ect.)Passgenau für EK980 KunststofffundamenteLanglebig und korrosionsbeständig3. EK980 Erdungs- und Zugentlastungsset:Beschreibung: Das Erdungs- und Zugentlastungsset für das EK980 bietet alle notwendigen Komponenten zur sicheren Erdung und Zugentlastung von Kabeln. Es sorgt für einen zuverlässigen Potentialausgleich und bietet zusätzliche Befestigungsmöglichkeiten.Inhalt:C-SchieneBefestigungsmaterialPotentialausgleichBügelschellen zur NachrüstungMerkmale:Einfach zu installierenVerbesserte Sicherheit durch effektiven PotentialausgleichRobuste Befestigungsmaterialien für dauerhafte StabilitätVorteile des Starter KIT GEIG EM-2024:Komplettlösung: Alle notwendigen Komponenten für die Installationsvorbereitung und Sicherung von Ladesäulen und Wallbox-Stelen in einem praktischen Bundle.Erfüllung der GEIG: Das Starter KIT GEIG EM-2024 ist ideal, um die Anforderungen des neuen Gebäude-Elektromobilitätsinfrastruktur-Gesetzes (GEIG) zu erfüllen.Qualität und Langlebigkeit: Hergestellt aus hochwertigen Materialien, die den Anforderungen von extremen Wetterbedingungen standhalten.Einfache Installation: Das Bundle enthält alles, was Sie benötigen, um Ihre Ladesäulen und Wallbox-Stelen schnell und sicher zu installieren und zu schützen.Sicherheit: Optimale Erdung und Zugentlastung sorgen für eine erhöhte Sicherheit und Schutz Ihrer elektrischen Installationen.Das Starterkit GEIG ist die ideale Wahl für alle, die eine zuverlässige und langlebige Lösung für die Installationsvorbereitung von Ladesäulen und Wallboxen suchen und gleichzeitig die Anforderungen des GEIG erfüllen möchten. Mit hochwertigen Komponenten, einfacher Installation und optimaler Sicherheit bietet dieses Bundle alles, was Sie für eine erfolgreiche Installation benötigen.

Bei der Realisierung von Ladeinfrastrukturprojekten ist die effiziente Installation von Ladesäulen ein wichtiges Entscheidungskriterium. Durch die innovative Lösung von Langmatz ist das möglich. Mit dem leicht zu installierenden Fundament haben Unternehmen so die Möglichkeit, die Ladeinfrastruktur für Mitarbeiter oder Kunden vorzubereiten und sukzessive ganz nach Bedarf mit Ladesäulen zu bestücken. Die Konstruktion aus hochwertigem Kunststoff und der innovativen patentierten 3D-ribFram-Technologie® sichern die Beständigkeit sowie die problemfreie Installation. Das Kunststofffundament von Langmatz hat Aufnahmen zu den gängigen Ladesäulen und Wallbox Stelen (wie z.B. Mennekes, ABL, wirelane, innogy, compleo, KEBA, etc.).  Vorteile Geringe Transport-, Logistik-, Montagekosten Geringes Gewicht Installation ohne Kran Kein Betonfundament notwendig Variable Einbautiefe Flexible Sollbruchstellen für Kabeleinführungen Säulenaufnahme flexibel gestaltbar und tauschbar Unterbringung Betriebsmittel im Schachtleerraum Große zeitliche Flexibilität im Tiefbau Schnelles Setzen des Fundaments Kunststofffundament und Ladesäule getrennt montierbar Nur einmaliger Tiefbau trotz Ladesäulenausbau   Technische Daten  Bezeichnung: Kunststofffundament EK980 für Ladesäulen und Wallbox-Stelen Maße: Länge: 695 mm Breite: 400 mm Höhe : 700 mm Lichte Weite: 250x550 mm Gewicht: ca. 55 kg Material Korpus: Polycarbonat (PC) / Polypropylen (PP) Material Rahmen: Stahl verzinkt Material Grund- und Adapterplatte: Gussdeckel kann durch Nachrüstung mit Adapterplatte ersetzt werden

Anlage eines neun Lochbilds für neues Kunststofffundament-Set oder neue Adapterplatten-Variante (einmalige Pauschale zur Ersterstellung)

Langmatz Adapterplattenset für Ecotap Duo LMR.

Langmatz Adapterplatte für Ecotap Duo Wide Plus.

Langmatz EK980 Adapterplattenset kompatibel mit ALFEN Standfuß EVE Serie.

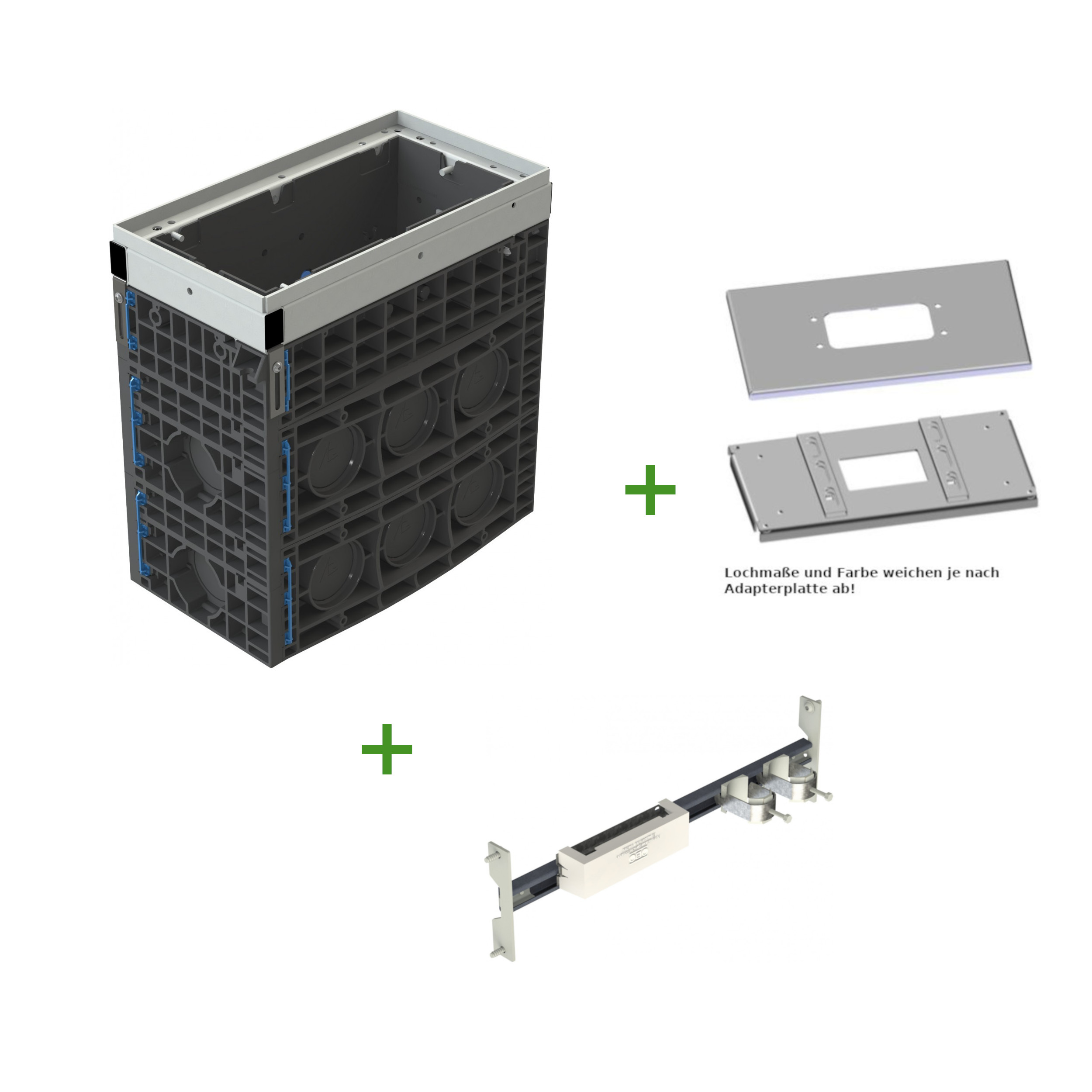

Das EK980 Langmatz Fundamentset bildet das perfekte, hochstabile Fundament für Ihre Ladeinfrastruktur. Dieses vorkonfektionierte Set kombiniert den bewährten Langmatz Kunststoff-Kabelschacht mit einem passgenauen, feuerverzinkten Adapterplattenset, das speziell für die Montage der robusten PRO-CHARGE Stele / Standfuß optimiert ist. Dank des patentierten, modularen Konzepts von Langmatz GmbH entkoppeln Sie die anstehenden Tiefbauarbeiten vollständig von der eigentlichen Installation der Ladetechnik. Das Fundament kann betonfrei im Erdreich versenkt und vorkonfektioniert werden. Die PRO-CHARGE Stele inklusive der gewünschten Wallboxen lässt sich zu jedem beliebigen späteren Zeitpunkt aufstellen. Der Korpus aus hochstabilem Polycarbonat/Polypropylen und der feuerverzinkte Stahlrahmen gewährleisten dauerhafte Verrottungsbeständigkeit und höchste Belastbarkeit.Wichtigste Vorteile auf einen Blick Betonfreie und schnelle Montage: Enorme Ersparnis bei Tiefbaukosten und Montagezeiten vor Ort, da keine Aushärtungszeiten anfallen. Kein schweres Gerät erforderlich: Mit einem Eigengewicht von nur ca. 55 kg lässt sich das Set problemlos von Hand und ohne Kran in die Baugrube einsetzen.  Millimetergenaue Ausrichtung: Die integrierte Justiervorrichtung bietet einen praktischen Höhenausgleich von bis zu 50 mm für eine exakte Anpassung an das finale Geländeniveau. Optimaler Kabelschutz: Flexible Sollbruchstellen an den Schachtwänden ermöglichen die saubere, unkomplizierte Einführung von Erdkabeln und Leerrohren.  Feuerverzinkte Langlebigkeit: Das spezifische Adapterplattenset ist feuerverzinkt und widersteht somit dauerhaft Witterungseinflüssen, Streusalz und Korrosion.  Smarter Schachtinnenraum: Bietet großzügigen Platz zum sauberen Ablegen von Kabelschleifen und optionalen Betriebsmitteln.Installationsanweisung (Richtlinien basierend auf Herstellerangaben) Wichtiger Hinweis: Die Vorbereitung des Untergrunds und die Erdarbeiten müssen fachgerecht ausgeführt werden. Der spätere elektrische Anschluss der Ladekomponenten an der PRO-CHARGE Stele darf ausnahmslos nur durch eine qualifizierte Elektrofachkraft erfolgen. 1. Erdaushub und Untergrundvorbereitung Heben Sie am geplanten Standort eine ausreichend dimensionierte Baugrube aus. Die Tiefe richtet sich nach der Schachthöhe (700 mm) zuzüglich einer stabilen Sauberkeitsschicht. Bringen Sie am Grund der Grube eine ca. 10 cm starke Schicht aus filterstabilem Kies oder Schotter (z. B. Körnung 0/32) ein. Verdichten Sie diese Schicht sorgfältig, um eine absolut plane, setzungsfreie und waagerechte Ebene zu schaffen. 2. Einsetzen und Ausrichten des Schachtkorpus Setzen Sie den Kunststoffkorpus des EK980 manuell in die vorbereitete Baugrube ein. Richten Sie das Fundament mithilfe einer Wasserwaage präzise in alle Richtungen waagerecht sowie fluchtgerecht zum finalen Parkplatz- oder Gehwegniveau aus. Brechen Sie die benötigten Sollbruchstellen an den Schachtseiten aus und führen Sie die Kabelschutzrohre (Leerverrohrung) direkt in den Schachtinnenraum ein. 3. Verfüllen und Verdichten der Baugrube Füllen Sie den verbleibenden Freiraum um das Fundament herum lagenweise mit grabenfähigem, gut verdichtbarem Material (z. B. Sand-Kies-Gemisch) auf. Wichtig: Jede eingebrachte Schicht (ca. 20 cm) muss sorgfältig mechanisch (z. B. mit einem Stampfer) verdichtet werden. Nur so wird das Fundament dauerhaft kippsicher im Erdreich fixiert. Der Schachtinnenraum bleibt dabei komplett frei von Erdreich. 4. Montage der feuerverzinkten PRO-CHARGE Adapterplatte Setzen Sie den feuerverzinkten Stahlrahmen und das spezifische PRO-CHARGE Adapterplattenset auf die Schachtoberseite auf. Nutzen Sie die integrierte Justiervorrichtung für den Höhenausgleich (bis zu 50 mm), um das Set perfekt an die finale Oberkante des Belags (Pflaster, Asphalt oder Rasen) anzupassen. Ziehen Sie die Fixierschrauben der Adapterplatte fest an.  5. Aufsetzen und Befestigen der Stele Führen Sie die vorbereiteten Erdkabel aus dem Schachtinneren nach oben durch die Öffnung der Adapterplatte. Setzen Sie die PRO-CHARGE Stele passgenau auf die Stehbolzen bzw. Befestigungsbohrungen der feuerverzinkten Platte auf. Verschrauben Sie das Standrohr fest mit dem Fundamentset unter Einhaltung des vom Hersteller vorgeschriebenen Drehmoments, um maximale Vandalismussicherheit und Standfestigkeit zu gewährleisten.

Das EK980 Langmatz Fundamentset ist die optimale, zukunftssichere Basis für Ihre Ladeinfrastruktur. Dieses vorkonfektionierte Kunststofffundament mit einer passgenauen Adapterplatte in Tiefschwarz (RAL 9005) wurde speziell für die flexiblen Ladelösungen von MENNEKES entwickelt. Es ist vollkompatibel mit den Ladesäulen MENNEKES Amedio und Smart sowie den passenden Standfüßen/Stelen für die Wallbox-Serien Amtron und Basic. Dank des patentierten, modularen Konzepts von Langmatz GmbH entkoppeln Sie die Tiefbauarbeiten vollständig von der Installation der eigentlichen Ladetechnik. Sie können das Fundament bereits im Zuge von Erstbaumaßnahmen betonfrei ins Erdreich setzen und die Zuleitungen vorbereiten. Die Montage und Inbetriebnahme der MENNEKES Ladelösung erfolgt flexibel zu einem beliebigen späteren Zeitpunkt. Gefertigt aus hochstabilem, recycelbarem Polycarbonat/Polypropylen mit einem feuerverzinkten Stahlrahmen garantiert das System maximale Langlebigkeit und Stabilität.Wichtigste Vorteile auf einen Blick Betonfreie und schnelle Montage: Enorme Ersparnis bei den Tiefbaukosten und Arbeitszeiten direkt vor Ort, da kein Betonieren oder Aushärten nötig ist. Kein schweres Gerät erforderlich: Dank des geringen Eigengewichts von ca. 55 kg lässt sich das Fundamentset mühelos per Hand und ohne Kran positionieren.  Millimetergenaue Ausrichtung: Die integrierte Justiervorrichtung bietet einen Höhenausgleich von bis zu 50 mm, um Unebenheiten perfekt an das Geländeniveau anzupassen. Flexible Kabeleinführung: Vorgeprägte Sollbruchstellen an den Schachtwänden ermöglichen ein unkompliziertes Einführen von Erdkabeln und Schutzrohren. Maximale Zukunftssicherheit: Bei einem späteren Wechsel der Ladestation bleibt das Fundament im Boden – es muss lediglich die Adapterplatte getauscht werden.Installationsanweisung (Richtlinien basierend auf Herstellerangaben) Wichtiger Hinweis: Die vorbereitenden Erdarbeiten und das Setzen des Fundaments müssen fachgerecht durchgeführt werden. Der spätere elektrische Anschluss der MENNEKES Ladelösung darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. 1. Erdaushub und Untergrundvorbereitung Heben Sie eine ausreichend dimensionierte Baugrube am Montageort aus. Die Grubentiefe richtet sich nach der Fundamenthöhe (700 mm) zuzüglich einer stabilen Sauberkeitsschicht. Bringen Sie am Grund der Grube eine ca. 10 cm starke Schicht aus filterstabilem Kies oder Schotter (z. B. Körnung 0/32) ein. Verdichten Sie diese Schicht sorgfältig, um eine absolut plane, setzungsfreie und waagerechte Ebene zu schaffen.  2. Einsetzen und Ausrichten des Schachtkorpus Setzen Sie den leichten Kunststoffkorpus des EK980 manuell in die vorbereitete Baugrube ein. Richten Sie das Fundament mithilfe einer Wasserwaage präzise in alle Richtungen waagerecht sowie fluchtgerecht zum finalen Parkplatz- oder Gehwegniveau aus. Brechen Sie die benötigten Sollbruchstellen an den Schachtseiten aus und führen Sie die Kabelschutzrohre (Leerverrohrung) direkt in den Schachtinnenraum ein.  3. Verfüllen und Verdichten der Baugrube Füllen Sie den verbleibenden Freiraum um das Fundament herum lagenweise mit grabenfähigem, gut verdichtbarem Material (z. B. Sand-Kies-Gemisch) auf. Wichtig: Jede Schicht (ca. 20 cm) muss sorgfältig mechanisch (z. B. mit einem Handgestampfer) verdichtet werden. Nur so wird das Fundament dauerhaft kippsicher im Erdreich fixiert. Der Schachtinnenraum bleibt dabei komplett frei von Erdreich.  4. Montage der MENNEKES-Adapterplatte Setzen Sie den feuerverzinkten Stahlrahmen und das spezifische MENNEKES Adapterplattenset auf die Schachtoberseite auf. Nutzen Sie die integrierte Justiervorrichtung für den Höhenausgleich (bis zu 50 mm), um das Set perfekt an die finale Oberkante des Belags (Pflaster, Asphalt oder Rasen) anzupassen. Ziehen Sie die Fixierschrauben der Adapterplatte fest an.  5. Aufsetzen und Befestigen der Ladelösung Führen Sie die vorbereiteten Erdkabel aus dem Schachtinneren nach oben durch die Öffnung der Adapterplatte. Setzen Sie die MENNEKES Ladesäule (Amedio/Smart) bzw. den MENNEKES Standfuß (Amtron/Basic) passgenau auf die Stehbolzen bzw. Befestigungsbohrungen der schwarz pulverbeschichteten Platte auf. Verschrauben Sie das MENNEKES-Gerät fest mit dem Fundamentset unter Einhaltung des vom Hersteller vorgeschriebenen Drehmoments, um Vandalismussicherheit und Standfestigkeit zu gewährleisten.

Das EK980 Langmatz Fundamentset revolutioniert den Aufbau Ihrer Ladeinfrastruktur. Speziell vorkonfektioniert für die Ecotap Duo LMR Ladesäule und elegant pulverbeschichtet in Tiefschwarz (RAL 9005), ermöglicht dieses innovative Kunststofffundament eine schnelle, extrem kosteneffiziente und vollständig betonfreie Installation im Erdreich. Dank des intelligenten modularen Konzepts von Langmatz GmbH entkoppeln Sie die Tiefbauarbeiten von der tatsächlichen Montage der Ladesäule. Sie können das Fundament bereits im Zuge von Erstbaumaßnahmen setzen, die Kabel verlegen und die eigentliche Ecotap-Säule zu einem beliebigen späteren Zeitpunkt aufstellen. Hergestellt aus hochstabilem, recyclebarem Kunststoff (Polycarbonat/Polypropylen) und verstärkt durch einen feuerverzinkten Stahlrahmen, garantiert das Set höchste mechanische Beständigkeit.Wichtigste Vorteile auf einen Blick Kein Betonieren notwendig: Deutliche Reduzierung der Montagezeit und Tiefbaukosten direkt vor Ort. Geringes Eigengewicht: Mit nur ca. 55 kg lässt sich das Fundamentset unkompliziert per Hand und ohne schweren Kran positionieren. Exakte Ausrichtung: Der integrierte Höhenausgleich von bis zu 50 mm gleicht Unebenheiten bei der Endmontage der Ecotap Ladesäule mühelos aus. Zukunftssicher & Modular: Sollten Sie die Ladesäule später wechseln wollen, bleibt das Fundament im Boden – lediglich die Adapterplatte wird getauscht. Praktischer Schachtraum: Der großzügige Schachtinnenraum bietet ausreichend Platz für das saubere Ablegen und Einführen von Erdkabeln und Schutzrohren.

EK980 Adapterplatten Set (Stahl verzinkt) für Alpitronic - HYC50 Stele

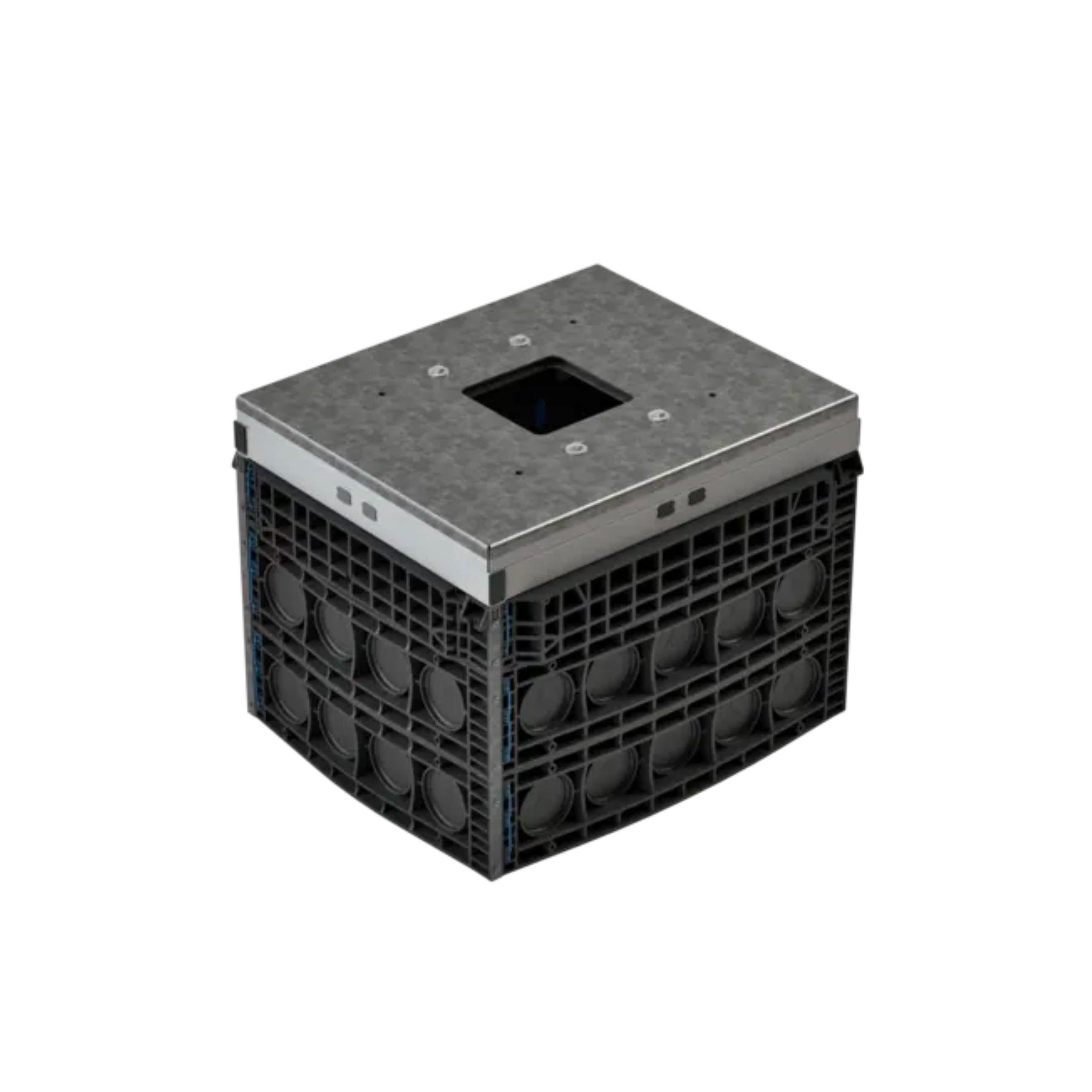

EK980 DC Kunststofffundament mit Adapterplatte für alpitronic HYC 150-400 (Stahl verzinkt).

Langmatz EK980 DC Gussdeckel D400.

Langmatz EK980 DC Erdungs- und Zugentlastungsset.

Langmatz EK980 Adapterplattenset kompatibel zu ABL POLEM4 Single.

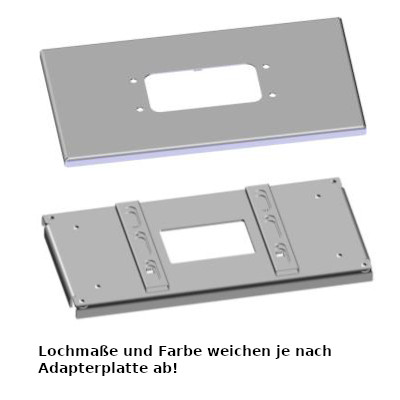

Langmatz EK980 Adapterplattenset kompatibel zu ABL POLEM4 Twin.
