Sonel MPI-530 Installationstester
2.220,00 €
Brutto: 2.641,80 €
Lieferzeit: Bestellbar
Produktinformationen "Sonel MPI-530 Installationstester"

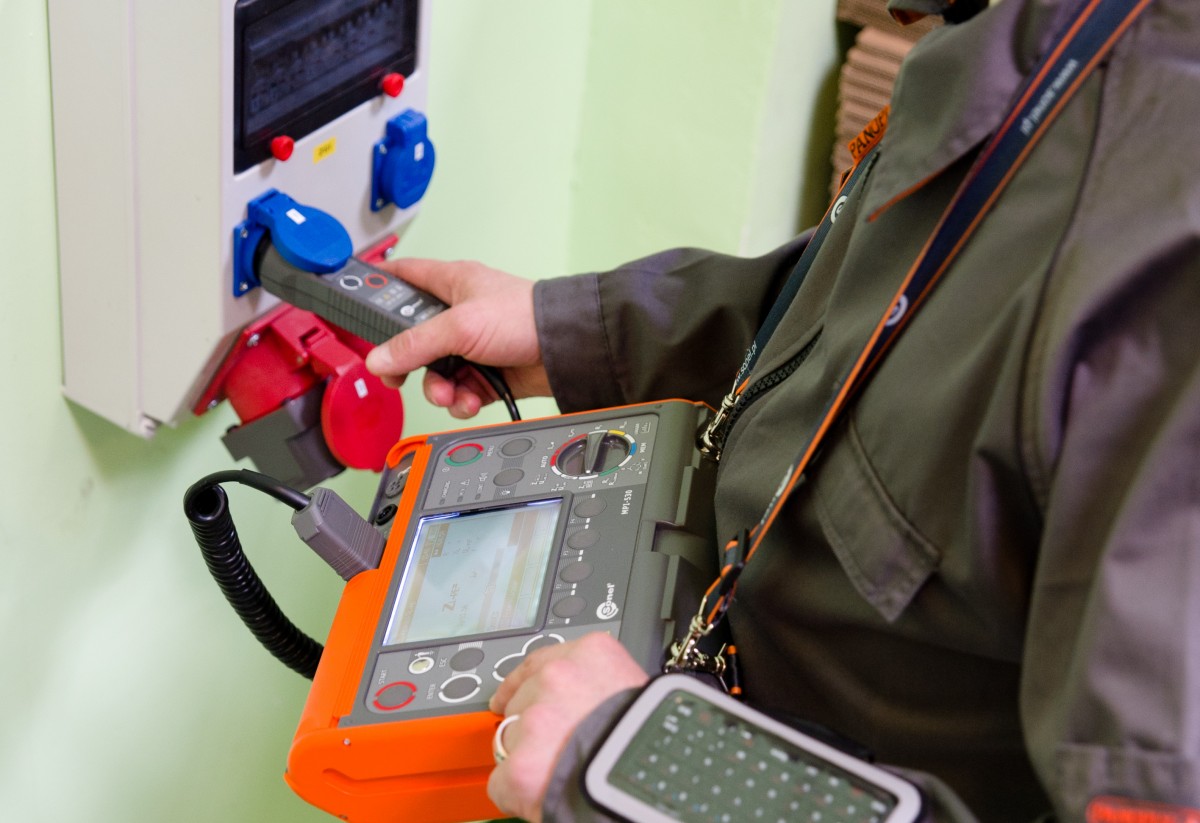

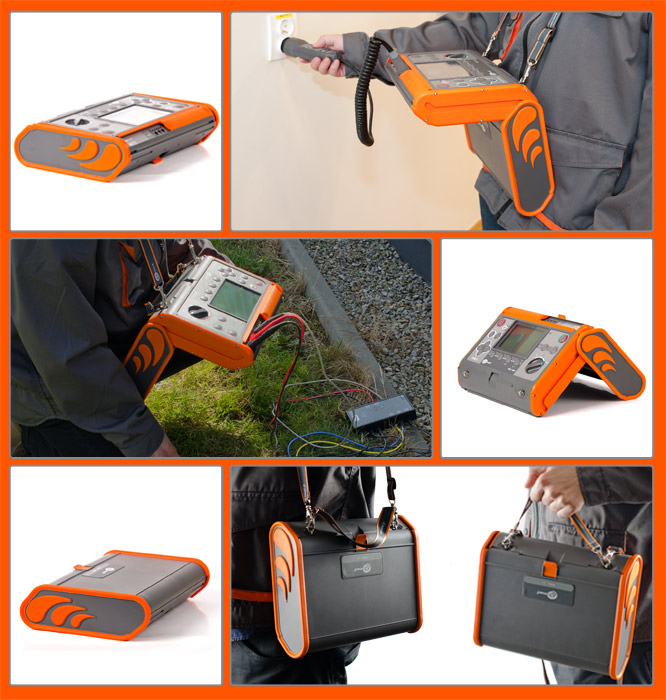

Das MPI-530 ist ein universelles Prüfgerät zur Überprüfung von Anlagen nach DIN VDE 0100 in Industrienetzen und Gebäuden mit 230/400 V
Netzanschluss.(300 V Überspannungskategorie IV) Es misst die Niederohmigkeit des Schutzleitersystems, die Erdung der Anlage, die Isolation
aller aktiven Leiter gegeneinander und gegen PE, die Schleifenimpedanz der Stromkreise mit Berechnung des Kurzschlussstromes zur Überprüfung
der Überstromschutzorgane. Eine umfangreiche Prüfung von Typ A und Typ B RCD von 10 mA bis 500 mA ist integriert.
Schleifenimpedanzmessung ohne auslösen des RCD ist möglich. Eine Oberwellenanalyse dient zur Überprüfung der Spannungsqualität des Netzes.
Die Beleuchtung von Arbeitsstätten kann durch ein optionales anschließbares Luxmeter überprüft werden. Als Stromversorgung dient ein wiederaufladbarer
Akku, mit dem 8 Stunden lang ohne Unterbrechung gemessen werden kann. Der Speicher ist in einer Baumstruktur mit Objekten organisiert, sodass
ein Gebäude mit Etagen, Räumen, Verteilern, RCD und Stromkreisen hierarchisch abgebildet werden kann.
Eine integrierte Bewertung der Messergebnisse überprüft die gemessenen Netzimpedanzen mit den eingegebenen Überstromschutzorganen.
Eine Protokollsoftware ist im Lieferumfang enthalten. Das komplette Zubehör befindet sich im Lieferumfang in einer praktischen Umhängetasche.
- Messgerät Sonel MP-530
- Adapter mit dem UNI-Schuko Stecker (WS-03)
- 3 Prüfleitungen mit Bananenstecker 1,2m (blau, gelb, rot)
- Prüfleitung mit Bananenstecker 15m (blau)
- Prüfleitung mit Bananenstecker 30m (rot)
- USB-Kabel
- 3 Messspitzen mit Bananenbuchse (blau, gelb, rot)

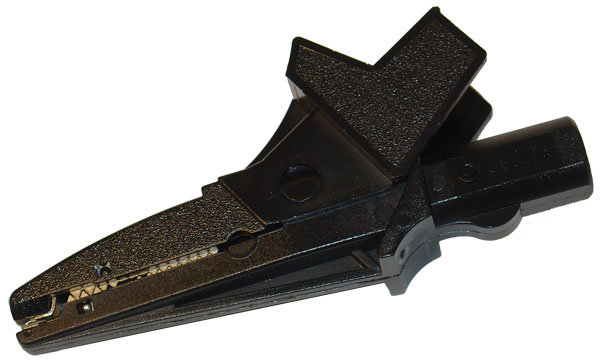

- 3 Krokodilklemmen K02 (blau, gelb, rot)
- Erdspieß 30cm (rot)
- Tragetasche L2
- Trageband
- Batterieladegerät Z7
- Leitung für Batterie-Ladegerät
- Ladekabel für den Kfz-Zigarettenanzünder (12V)
- Akku NiMH 4,8V 4,2Ah
- Software „Sonel Reader”
- Bedienungsanleitung
- Kaliberierzertifikat
Ähnliche Artikel

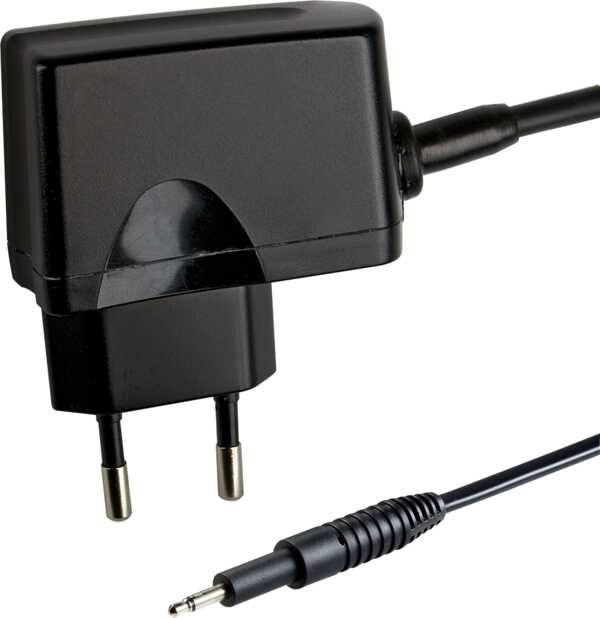

Netzteiladapter 90 ... 250 VAC / 5 VDC für METRAHIT X-TRA, EXTRA, ULTRA, T-COM, T-COM Plus, ISO, ISO AERO, COIL, OUTDOOR, ENERGY, CAL, METRACAL MC, SECULIFE HIT MD, SECULIFE HIT AM Weitbereichseingang: 90 - 253 V AC, 50 - 60 Hz, 12 VA Ausgang: 5 V DC, 600 mA Messkategorie CAT IV @ 600 V
Das Schleifenimpedanzmessgerät MZC-306 ist für Industrienetze mit Außenleiterspannungen bis zu 690 V mit einer Überspannungskategorie CAT IV nach EN 61010 ausgelegt. Die Schleifenimpedanz kann auch mit geringerer Auflösung an RCD Stromkreisen durchgeführt werden. Anhand der Schleifenimpedanz wird im Messgerät automatisch der Kurzschlussstrom zur Überprüfung der vorgeschalteten Überschutzorgane berechnet. Das große beleuchtete Display ermöglicht ein sicheres Auslesen bei schlechter Beleuchtung.
Das MZC-310S dient zur Messung der Schleifenimpedanz und der Bestimmung des Kurzschlussstromes in Anlagen, die mit Überstromschutzeinrichtungen ausgerüstet sind. Es eignet sich insbesondere für die Messung in großen Anlagen mit hoher Absicherung, wo eine niederohmige Schleifenimpedanz zum Nachweis der korrekten Funktion der Überstromschutzeinrichtung nötig ist. Die Messungen können mit der Zweileitermessmethode mit bis zu 42 A Messstrom (10 Ω Bürde) oder genauer mit der Vierleitermessmethode mit bis zu 280 A Messstrom (1,5 Ω Bürde) durchgeführt werden. Dies ermöglicht eine Auflösung bis zu 0,1 mΩ und daher eine hohe Genauigkeit im niederohmigen Bereich. Bei der Messung wird die Berührungsspannung für den Kurzschlussfall ermittelt. Die Messergebnisse werden im Gerät gespeichert und können mit der mitgelieferten Software protokolliert werden.
Zubehör

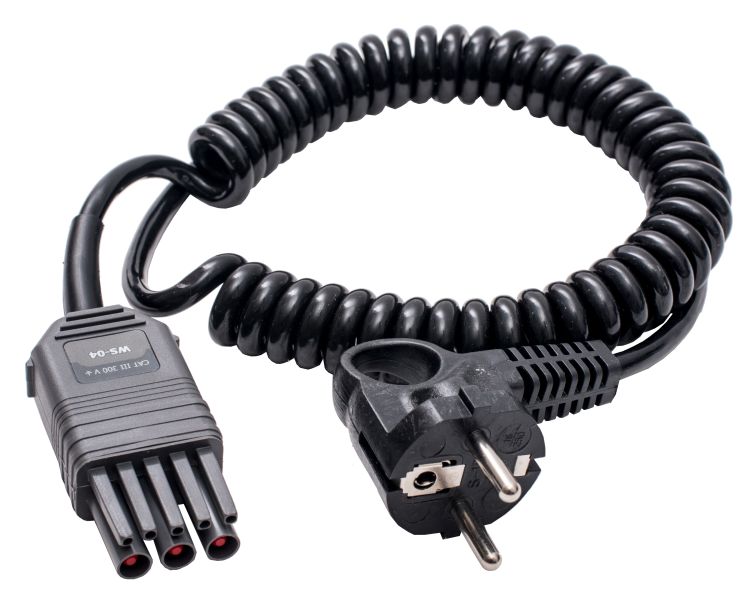

Prüfleitung mit dem UNI-Schuko Stecker WS-04

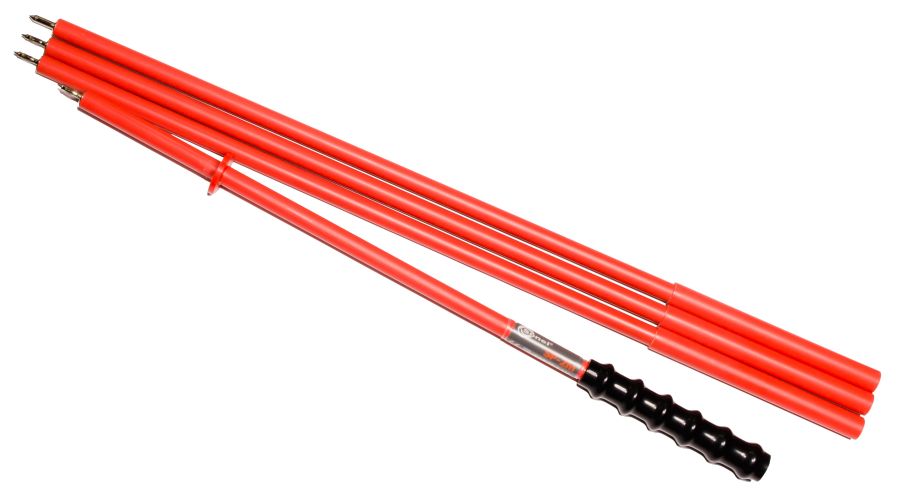

Klappbare Stiftsonde, 1kV, 2m (Bananenbuchse) Die Stiftsonde wird zur Messunng der Schleifenimpedanz von Leuchten oder anderen Objekten und zur Isolationswiderstandsmessung verwendet. Die einstellbare Länge der Stiftsonde beträgt max. 2m. Die Sonenspitze passt in eine 16A-Phasenbuchse.

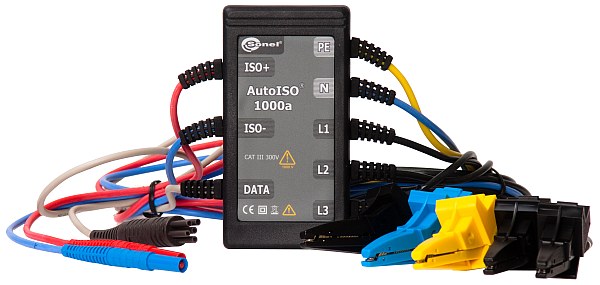

Je nach Messobjekt und den angenommenen Standards (jede Ader mit jeder oder jede Ader zu den übrigen miteinander geschalteten und geerdeten) erfordert die Messung des Isolationswiderstands von Leitungen oder mehradrigen Kabeln mehrere Anschlüsse. Um die Prüfzeit zu verkürzen und unvermeidliche Anschlussfehler zu vermeiden, hat Sonel einen Adapter eingeführt, der die Umschaltung zwischen den einzelnen Adernpaaren für den Bediener übernimmt.

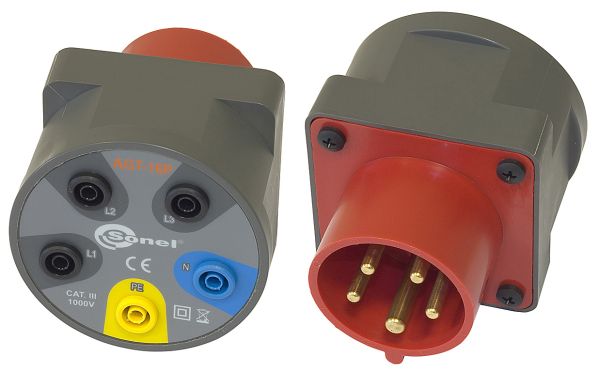

AGT-16P Drehstrom-Steckdosenadapter 16A

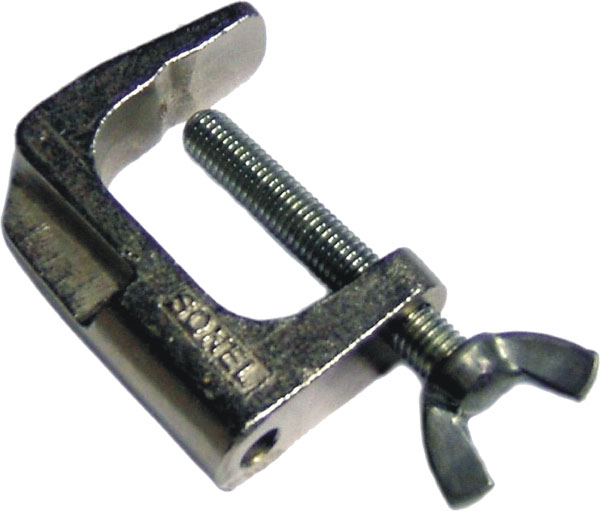

Professionelle Schraubstock-Klemme, geeignet für den Einsatz überall da, wo eine zuverlässige und dauerhafte metallische Verbindung gefragt wird. Spreizbereich ist 50 mm. Die Klemme ist mit einer Flügelschraube zur stabilen Befestigung am Objekt. Die Steckdose Ø 4 mm arbeitet mit Messleitungen mit Steckern mit Abdeckung.
Mehrpoliger miniDIN-Steckerkabel Sonel. Zum Verbinden der Luxmeter-Sonde mit dem Messgerät.

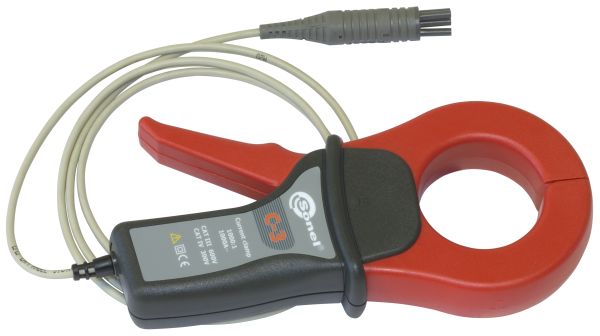

Zur Messung des Wechselstroms Max. Durchmesser des geprüften Leiters 52 mm. Mit einem 5-Pin-Stecker., kompatibel mit Sonel-Vorrichtungen. Wenn die Zange eingesetzt wird, brauchen die Prüfanschlüsse nicht abgeklemmt zu werden, wodurch die Prüfungsdauer mehrfach reduziert wird. Sie ermöglichen die Bestimmung, welcher Strom durch das geprüfte Erdungselement fließt. Mit dieser Zange kann man auch den Spannungsabfall an diesem Element messen. Mit Hilfe der Zange können zahlreiche Tests der Einrichtungen durchgeführt werden, die dauerhaft an das Speisenetz angeschlossen sind: Messung des Leckstroms zur PE-Leitung, Differenzstrommessung der Leitungen L und, Leitungsaufnahmemessung.

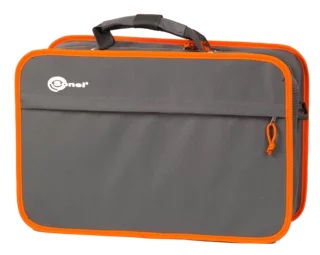

Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit zwei Hauptkammern, zwei Taschen mit Reißvberschlüssen und zwei Taschen mit Klettverschlüssen, mit einer speziellen Tasche für Dokumente und mit einer Einlage für das Aufbewahren von Spulen mit Messleitungen. Der untere Bereich der Tragetasche ist gegen den Kontakt mit dem Boden gesichert (vier Beine). Das Ganze ist mit einer Trageöse und einem Tragegurt für das Aufhängen an der Schulter abgerundet. Die Tragetasche in Form einer praktischen Tasche sieht klassisch und elegant zugleich aus. Das Gehäuse besteht aus einem speziell ausgewählten Stoff, der extrem strapazierfähig und widerstandsfähig gegen Beschädigungen ist. Das Produkt ist in einer interessanten Farbkombination erhältlich.
Akkus für Messgeräte der Fa. Sonel, hergestellt in der NiMH-Technologie (Nickel-MetallHydrid). Zu ihren Vorteilen gehört eine vollständige Dichtheit, große Kapazität, geringer Speichereffekt sowie hohe Energiedichte. Der Akku kann auch dann aufgeladen werden, wenn er nicht ganz leer ist. Der Akku bewährt sich als eine Reserve-Energie-Bank, wenn es keine Möglichkeit gibt, das Messgerät aufzuladen.

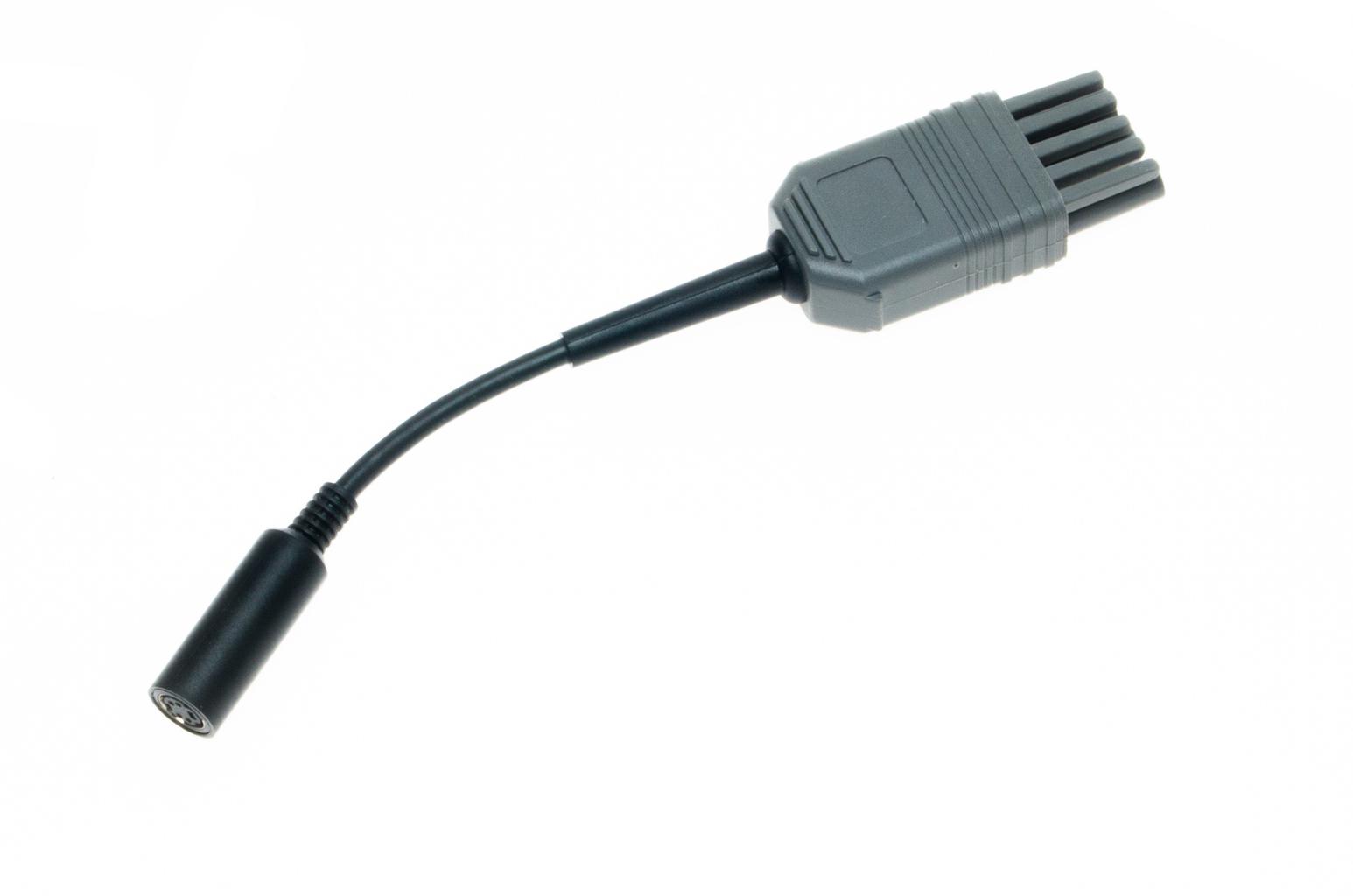

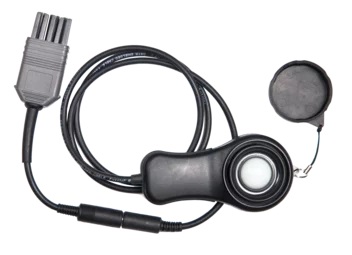

Die Zusammenstellung enthält eine Lux Sonde LP-1 und einen Adapter WS-06.
Die Zusammenstellung enthält eine Lux Sonde LP-10B und einen Adapter WS-06.
Erdspieß 80 cm lang geeignet für die Durchführung der Messungen des Erdungswiderstands mit 3 und 4 Leitungen. Aus einer stoßbeständigen Legierung, mit einer Öffnung zum direkten Anschluss der Messleitungen mit Steckern ohne Abdeckung.

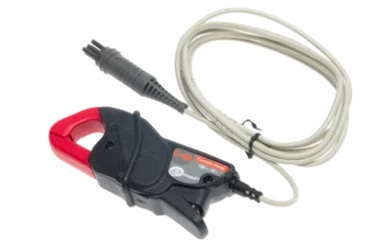

Diese Stromzange ist zur Messung von Wechsel- und Gleichströmen. Erhältlich in vier Varianten, die sich voneinander in Durchmesser des zu messenden Leiters und in Art des zu messenden Stroms unterscheiden. Alle Modelle sind mit einem 5-Pin-Stecker ausgerüstet. Der Nennstrom des vorgestellten Modells beträgt 10 A und der Durchmesser des ummantelten Leiters beträgt maximal 20 mm.

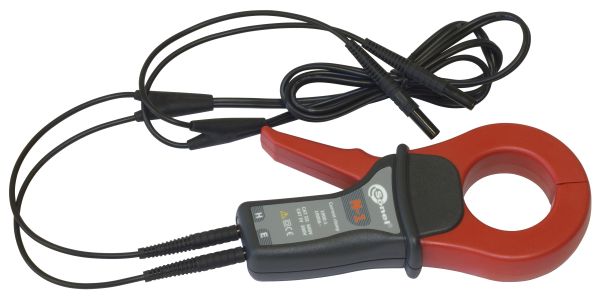

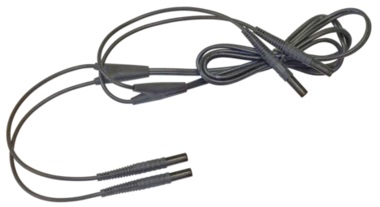

Zweiadrige Leitung mit einer Länge von 2 m. Verbindet die Sendzange N-1 mit Mess-Steckdosen eines Messgerätes, das bei den Messungen des Erdungswiderstands eingesetzt wird. An der Leitung sind werkseitig zwei Paare der Markierungen „H“ und „E“ montiert, die auf den ordnungsgemäßen Anschluss der Leitung an die Steckdosen des Messgerätes und der Zange hinweisen.
Sie möchten Ihr Messgerät kalibrieren lassen? Nutzen Sie hierzu unsere unkomplizierte Kalibrieranmeldung. Wählen Sie Ihren Kalibrierartikel und die Anzahl aus und legen Sie ihn zum Bezahlen in den Warenkorb. Sonstige Bemerkungen zu dem Gerät oder zu dem Zubehör können beim Abschluss der Bestellung in das Kommentarfeld eingetragen werden. Nach Erhalt Ihrer Bestellbestätigung können Sie uns Ihr Messgerät bereits zusenden. Bitte verwenden Sie für Ihren Versand folgende Lieferadresse: PRO-EL GmbH -Kalibrierlabor- Im Langel 6 59872 Meschede Bitte sichern Sie sämtliche Daten, die auf Ihrem Gerät gespeichert sind, bevor Sie das Gerät bei uns einsenden.

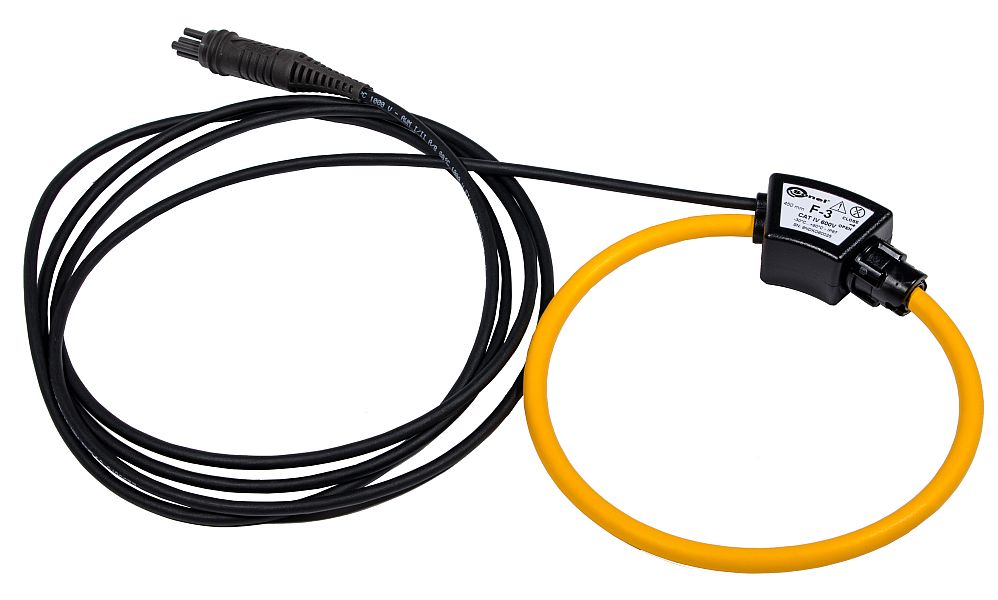

Flexible Klemmen F-3A (120 mm bis 145 mm)

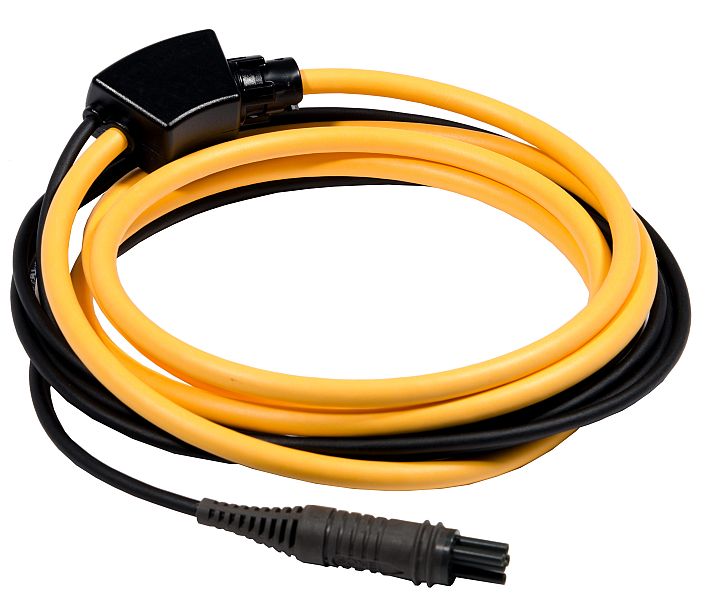

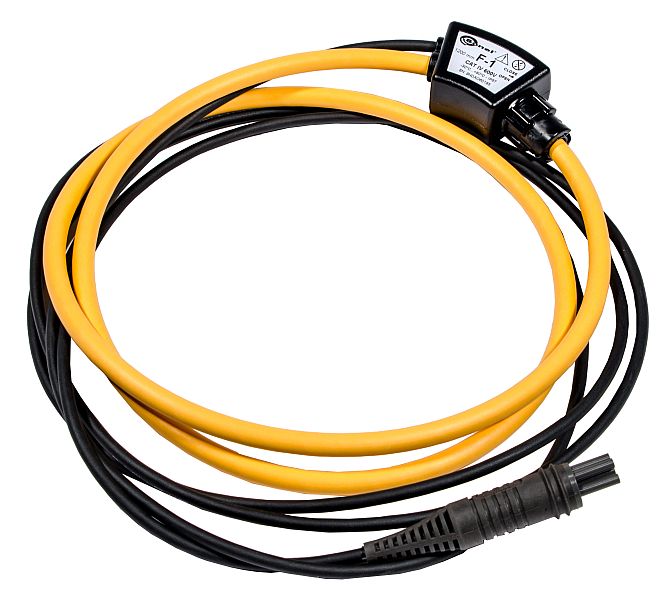

Die flexiblen Stromzangen, bezeichnet auch als Rogowskispulen, sind an Objekten nützlich, wo es nicht möglich ist, harte Zangen anzuklemmen. Bei Wechselstrommessungen werden sie direkt an ein Messgerät angeschlossen und bei Erdungswiderstandsmessungen - unter Einsatz eines speziell dafür geeigneten Adapters ERP-1. Sie ermöglichen die Messungen von Strom bis 6000 A. Ausgerüstet mit einem 5-Pin-Stecker werden die Zangen direkt an Netzqualitätsanalysatoren angeschlossen. Die HD-Version (Heavy Duty) zeichnet sich durch eine erhöhte Widerstandsfähigkeit gegen mechanische Beschädigungen aus.

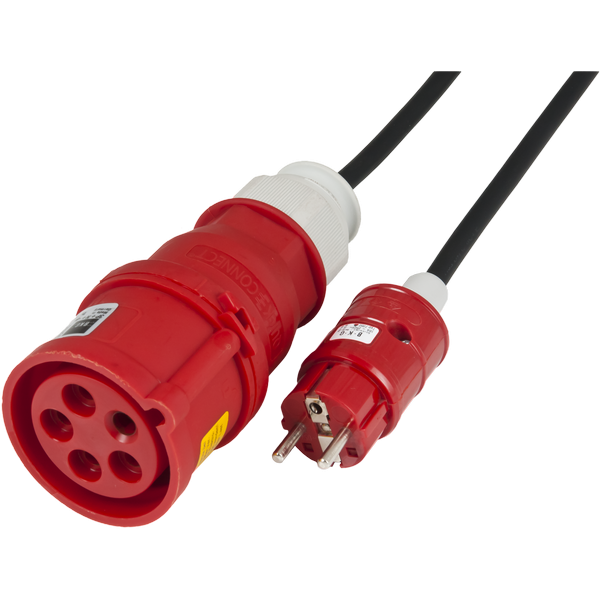

CEE-Kupplung 32A - Schukostecker für 3S, zum Anschluss an Schukodosen.

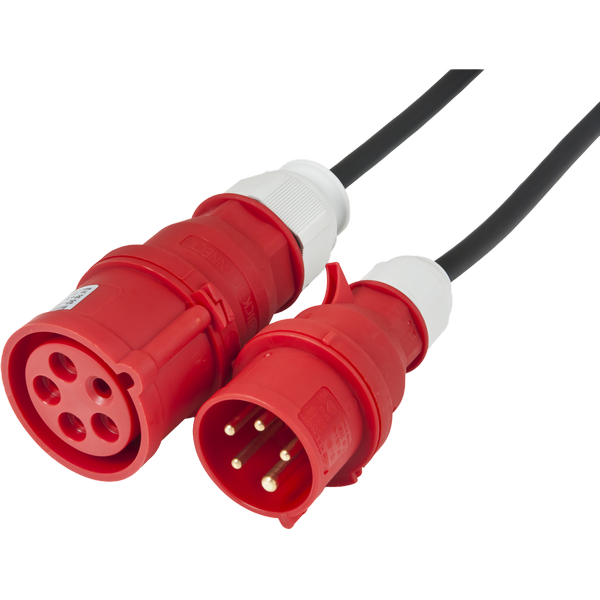

CEE-Kupplung 32A - CEE-Stecker 16A für 3S, zum Anschluss an CEE 16A 5P Dosen.

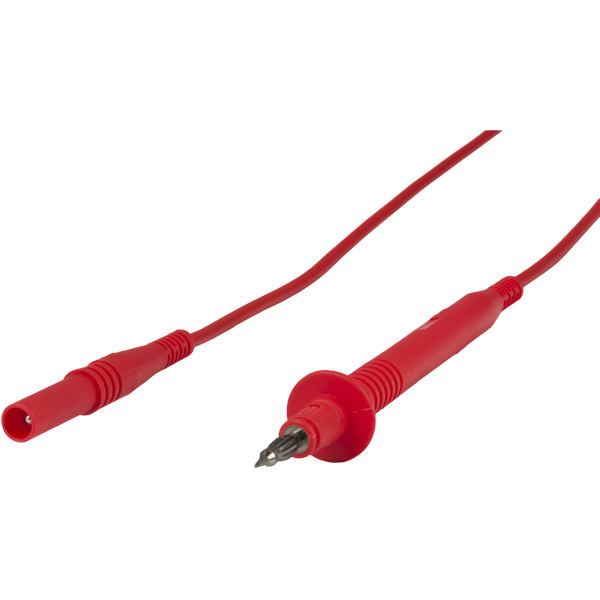

Messleitung 5m mit Prüfspitze 4mm rot

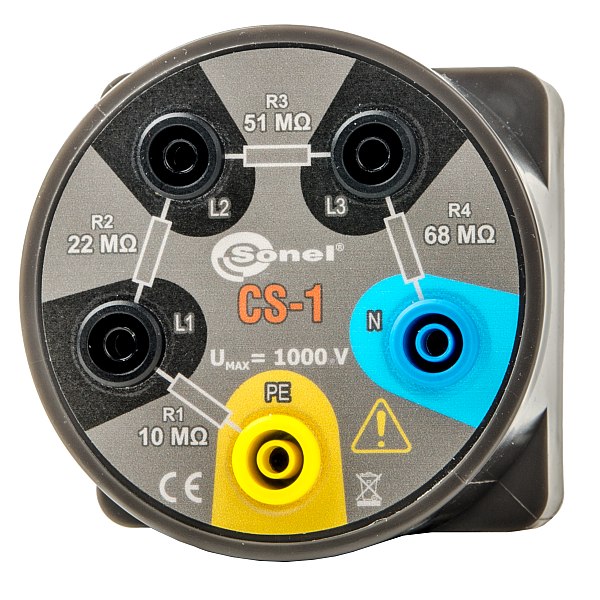

Das Zubehör dient zu Schulungs-, Demonstrations- und Hilfszwecken, um die Richtigkeit der Widerstandsmessung grob zu beurteilen. Die Ergebnisse der am Simulator durchgeführten Messungen sind als Schätzwerte und nicht als Kalibrierergebnisse zu betrachten. Der Kabelsimulator CS-1 wurde entwickelt, um den Isolationswiderstand von Starkstromkabeln zu simulieren. Der Adapter verwendet Bananenbuchsen mit einem Durchmesser von 4 mm. Dies ermöglicht die Durchführung von Widerstandsmessungen mit den meisten dafür vorgesehenen Messgeräten, die im Angebot von Sonel SA erhältlich sind. Mit einem Kabelsimulator kann der Benutzer die Richtigkeit der Messungen mit den Geräten der MIC-Serie - Isolationswiderstandsmessgeräten - überprüfen. Andere Geräte, die mit dem Simulator arbeiten sollen, sind unter anderem Multifunktionsmessgeräte für elektrische Installationsparameter, die mit einer Isolationswiderstandsmessfunktion ausgestattet sind. Es ist zu beachten, dass die auf dem Display des Messgeräts angezeigten Ergebnisse ungefähre Werte sind und der Wert innerhalb der Grenzen des Grundfehlers des Messgeräts selbst und des Kabelsimulators liegt. Der dank des Simulators erzielte Widerstand kann lange unter einer externen Gleichspannung von bis zu 1000 V gehalten werden Das Gehäuse ist sehr widerstandsfähig gegen mechanische Beschädigungen. Mit dem Zubehör können Sie die Messungen von vier Widerstandswerten simulieren.
