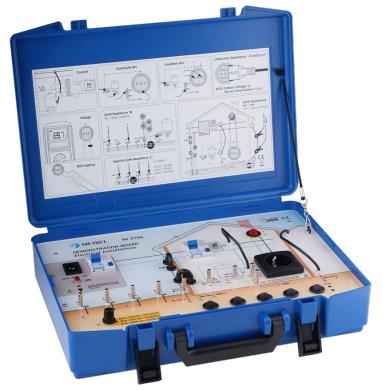

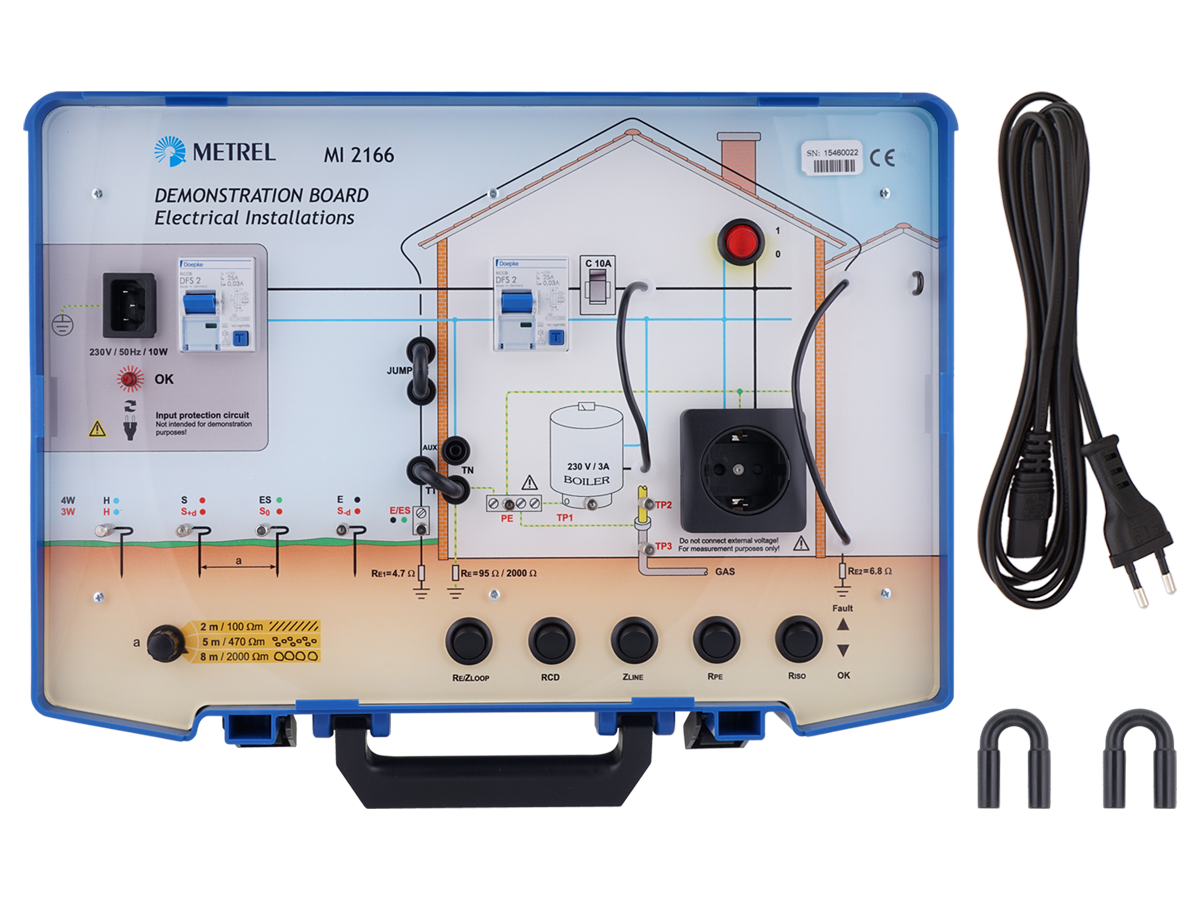

Metrel MI2166 Demonstration Board

Das Demo-Board MA2067B ist ein hervorragendes Tool zur Demonstration und Weiterbildung, mit dem reale Bedingungen in Niedrigspannungsanlagen simuliert werden können. Das Demo-Board besteht aus allen wichtigen Elementen elektrischer Anlagen wie RCDs verschiedenen Typs, Sicherungen, PE-Ausgleichsschiene, Einphasen- und Dreiphasenbuchsen, verschiedene Verbraucher elektrischer Energie und verschiedene Erdungssysteme (TT, TN, IT). Das MA2067B Demo-Board bietet die Simulation verschiedener Fehlertypen in Elektroanlagen. Eine komplette Prüfung und Fehlersuche der Anlage ist mithilfe der geeigneten Messgeräte möglich. HAUPTMERKMALE 65 verschiedene Messungen gemäß EN 61557 sind möglich (Isolationswiderstand, Durchgang von PE-Leitern, Erdungswiderstand, spezifischer Erdwiderstand, Leitungs- und Schleifenimpedanz, Phasendrehung, Ableitstrom, RCD-Prüfung, Spannung und Frequenz) 19 verschiedene Fehler können auf dem blockierbaren Verteiler ausgewählt werden Verschiedene Typen von RCDs sind für die Messungen von Auslösezeiten, Auslösestrom und Kontaktspannung integriert worden Simulation von TT-, TN- und IT-Erdungssystemen Möglichkeit des Anschlusses an ein einphasiges oder dreiphasiges Versorgungssystem ein Lehrbuch über die Theorie mit Übungen für Schulen und Ausbildungszentren ist im Standardumfang inbegriffen Prüfung der automatischen Polaritätsänderung ANWENDUNGEN Schulung von Studenten in elektrotechnischen Fachgebieten Schulung und praktische Erfahrung mit Elektroherstellern über Messungen an Niedrigspannungsanlagen Für Verkaufspersonal, zur Demonstration verschiedener Messgeräte TECHNISCHE DATEN Anschluss: CEE 32A (über Adapter 32A auf 16A auch an Schuko anschliessbar (s. unter Zubehör) Maße (B x H x L) Tafel: 680 x 175 x 450mm Maße (B x H x L) Stativ: 700 x 400 x 320mm Tafel 12,5kg Stativ 3,5kg

Das Demonstrations-Board MI 3099 simuliert mit wichtigen Elementen auf der Schalttafel und am Schaltungs-Standort, typische elektrische Installationen, die in der Regel in einzelnen Häusern oder Wohnungen anzutreffen sind. Das Demonstrations-Board ist vorzugsweise vorgesehen für den Einsatz durch das Verkaufspersonal, wenn der Betrieb von Elektroinstallationstestgeräten zeigt wird, vor allem die neuen Sicherheitstester für elektrische Installationen mit integriertem AUTOSEQUENCE Verfahren.

Das Demo-Board MA2067 ist ein hervorragendes Tool zur Demonstration und Weiterbildung, mit dem reale Bedingungen in Niedrigspannungsanlagen simuliert werden können. Das Demo-Board besteht aus allen wichtigen Elementen elektrischer Anlagen wie RCDs verschiedenen Typs, Sicherungen, PE-Ausgleichsschiene, Einphasen- und Dreiphasenbuchsen, verschiedene Verbraucher elektrischer Energie und verschiedene Erdungssysteme (TT, TN, IT). Das MA2067 Demo-Board bietet die Simulation verschiedener Fehlertypen in Elektroanlagen. Eine komplette Prüfung und Fehlersuche der Anlage ist mithilfe der geeigneten Messgeräte möglich.
